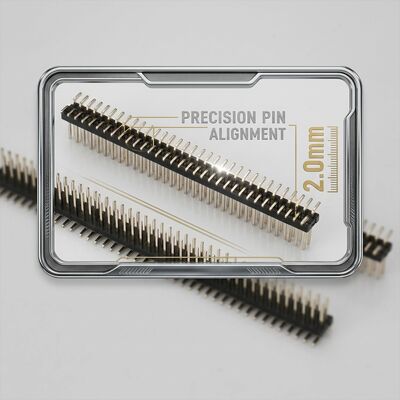

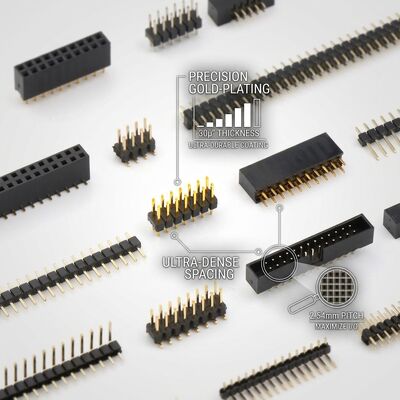

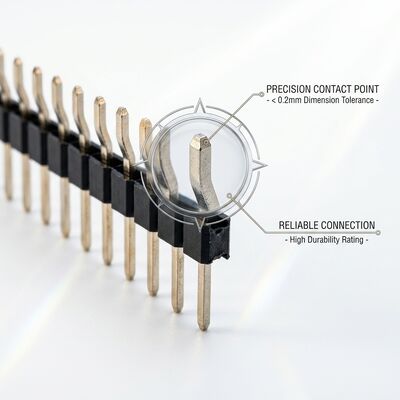

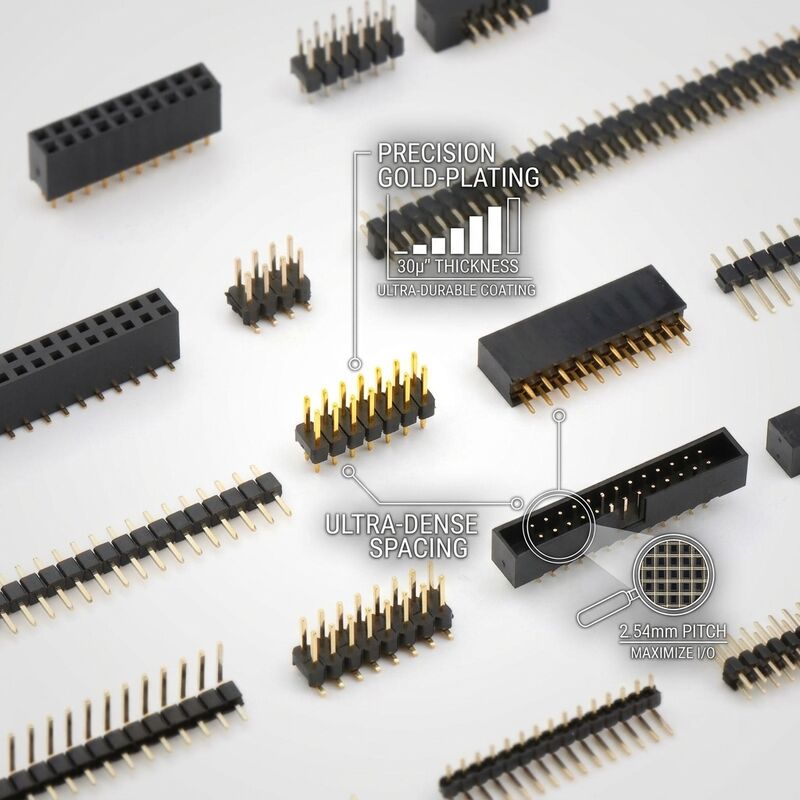

Connettore maschio a doppia fila impilabile rialzato con passo 2,54 mm, distanziatore per scheda PCB ad altezza estesa

Il nostro connettore di intestazione a doppia fila maschile con pin di fascia alta 2.54mm Pitch Extended Height PCB Board Spacer represents a precision-engineered interconnect solution designed for reliable board-to-board and wire-to-board connections in demanding electronic applications. fabbricato con isolamento termoplastico PA6T ad alta temperatura e contatti in ottone stampati con precisione,Questa serie di connettori offre prestazioni elettriche costanti in una vasta gamma di condizioni di funzionamentoOgni connettore subisce una rigorosa ispezione qualitativa, compresa la misurazione della resistenza al contatto, il test della resistenza all'isolamento,e ispezione visiva sotto ingrandimento per garantire la conformità alle norme internazionali.

Il sistema di contatto utilizza perni in lega di ottone ad alta conduttività con rivestimento selettivo in oro o stagno su sottopiastra di nichel,fornendo una resistenza alla corrosione superiore e cicli di accoppiamento affidabili che superano i parametri di riferimento del settoreLe nostre linee di assemblaggio automatizzate utilizzano una tecnologia di inserimento di precisione che garantisce un allineamento costante dei perni e la coplanarità,fattori critici per il successo del montaggio dei PCB in ambienti di produzione ad alto volumeIl corpo dell'isolatore è modellato in materiale PA6T con classificazione UL94V-0 rinforzato con 30% di fibra di vetro,offrendo una eccezionale stabilità termica fino a 105°C di temperatura di funzionamento continua mantenendo la precisione dimensionale.

• Altezza estesa dell'isolatore:L'altezza del corpo dell'isolatore personalizzabile da 7,0 mm a 25,0 mm fornisce un'apposita spaziatura tra PCB e PCB per la pulizia dei componenti nelle architetture delle schede impilate
• Opzione Long Pin Tail:Le code estese con buco fino a 15,0 mm ospitano PCB spessi e multi-board stack-up mantenendo la piena integrità della giunzione della saldatura
• Interconnessione mezzanine pronta:Consente connessioni affidabili da scheda a scheda nelle architetture di schede mezzanine, con personalizzazioni della lunghezza dei perno disponibili per abbinare altezze specifiche di impianto
• Gestione termica:La progettazione elevata crea un vuoto d'aria tra i PCB per un miglior raffreddamento convettivo dei componenti generatori di calore montati tra le tavole impilate
• Progettazione anti-Wicking:La funzione opzionale anti-ripiegamento sulle code della saldatura impedisce la migrazione del flusso della saldatura verso l'alto durante la saldatura a onde, preservando l'integrità dell'area di contatto
• Caratteristica della guida di allineamento:Disponibile con pali di allineamento integrati o perni guida nelle posizioni terminali per garantire un allineamento accurato degli accoppiamenti di carte mezzanine blind-mate

Le intestazioni elevate degli pin di impilazione sono il componente di interconnessione critico nelle architetture di sistemi elettronici modulari, comprese le pile di computer integrate PC/104, i sistemi VMEbus e CompactPCI backplane,e interfacce per moduli di espansione PLC industrialiL'altezza estesa dell'isolatore accoglie componenti alti come condensatori elettrolitici, trasformatori e dissipatori di calore montati sul PCB inferiore,abilitando l'imballaggio di circuiti tridimensionali che massimizza la funzionalità all'interno di volumi di contenuto limitatiQuesti connettori sono essenziali anche per i disegni di schede di espansione Arduino e Raspberry Pi HAT dove è necessaria una spaziatura precisa da scheda a scheda per l'allineamento dei connettori. and for automotive ECU module stacks in space-constrained engine compartment installations where elevated interconnects provide vibration-tolerant connections with thermal separation between heat-generating power stages and sensitive control electronics.

I connettori sono confezionati in vassoi antistatici con profondità di cavità corrispondenti alla variante di altezza specifica dell'isolatore per evitare che i perni si piegino durante il trasporto.Imballaggi di tubi disponibili per configurazioni standard di altezzaOgni pacchetto comprende rapporti di ispezione dimensionale per la verifica dell'altezza dell'isolatore e della rettitudine del pin.Sono disponibili servizi di installazione personalizzati, inclusi set di connettori di impilamento maschio-femmina preassemblati con hardware spaziatore e viti di montaggio compatibili, per soluzioni di interconnessione mezzanine chiavi in mano.

Il nostro stabilimento di produzione opera secondo il sistema di gestione della qualità certificato ISO 9001:2015 con una tracciabilità completa dalla ricezione della materia prima fino alla spedizione del prodotto finito.Ogni lotto di produzione è sottoposto a un monitoraggio statistico del controllo dei processi, e il certificato di documentazione di conformità è disponibile su richiesta.Manteniamo un'inventario consistente di configurazioni standard per supportare i requisiti di consegna just-in-time, offrendo al contempo una personalizzazione flessibile per lunghezze di pin specializzate, le opzioni di rivestimento e i formati di imballaggio.e il nostro team tecnico fornisce supporto di ingegneria di applicazione per aiutare con la selezione del connettore e ottimizzazione del layout PCBCon oltre un decennio di esperienza nella produzione di connettori,ci impegniamo a fornire soluzioni di interconnessione che superino le aspettative di prestazioni mantenendo prezzi competitivi per i programmi di produzione in volume.
