Connettore maschio a pin SMT a doppia fila con passo fine da 1,27 mm, design compatto a montaggio superficiale su PCB

Il nostro connettore maschio a pin con passo fine da 1,27 mm a doppia fila SMT, con design compatto per montaggio superficiale su PCB, rappresenta una soluzione di interconnessione ingegnerizzata con precisione, progettata per connessioni affidabili scheda-scheda e filo-scheda in applicazioni elettroniche esigenti. Realizzato con isolante termoplastico PA6T per alte temperature e contatti in ottone stampati di precisione, questa serie di connettori offre prestazioni elettriche costanti in un'ampia gamma di condizioni operative. Ogni connettore è sottoposto a rigorosi controlli di qualità, tra cui la misurazione della resistenza di contatto, il test di resistenza di isolamento e l'ispezione visiva al microscopio per garantire la conformità agli standard internazionali.

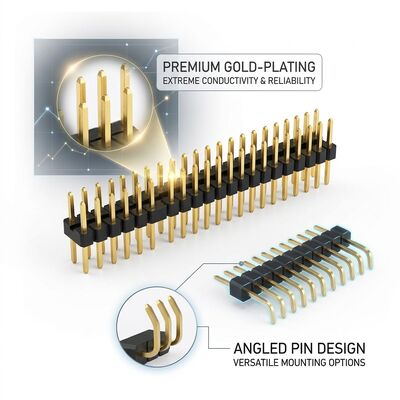

Il sistema di contatti utilizza pin in lega di ottone ad alta conduttività con placcatura selettiva in oro o stagno su sottofondo di nichel, fornendo una resistenza alla corrosione superiore e cicli di accoppiamento affidabili che superano i parametri di riferimento del settore. Le nostre linee di assemblaggio automatizzate impiegano una tecnologia di inserimento di precisione che garantisce un allineamento costante dei pin e una coplanarità, fattori critici per un montaggio PCB di successo in ambienti di produzione ad alto volume. Il corpo isolante è stampato in materiale PA6T classificato UL94V-0 rinforzato con il 30% di fibra di vetro, offrendo un'eccezionale stabilità termica fino a 105°C di temperatura operativa continua, mantenendo al contempo l'accuratezza dimensionale.

• Ingombro Ultra-Compatto: Il passo da 1,27 mm offre un risparmio di spazio del 50% rispetto ai connettori con passo standard da 2,54 mm, consentendo layout PCB ad alta densità per prodotti elettronici miniaturizzati
• Micro-Contatti di Precisione: Sezione del pin quadrato da 0,40 mm x 0,40 mm con tolleranze dimensionali strette garantisce un accoppiamento affidabile con i corrispondenti connettori femmina da 1,27 mm
• Design a Basso Profilo: Altezza dell'isolante di 1,5 mm sopra la superficie del PCB accoglie design di custodie sottili, con varianti opzionali a profilo ultra-basso disponibili fino a 1,0 mm
• Integrità del Segnale Ottimizzata: Lunghezza del pin ridotta e caratteristiche di impedenza costanti supportano segnali digitali ad alta velocità fino a 3 Gbps in configurazioni di coppia differenziale
• Intervallo di Temperatura Industriale: Funziona in modo affidabile da -55°C a +125°C, rendendolo adatto per applicazioni aerospaziali, di perforazione di pozzi e automobilistiche sotto il cofano
• Precisione Tape-and-Reel: Il design della tasca con precisione posizionale di 0,15 mm garantisce prestazioni di pick-and-place costanti a velocità di posizionamento superiori a 20.000 CPH

I pin header a passo fine da 1,27 mm sono essenziali per l'elettronica miniaturizzata di prossima generazione, inclusi gli interconnettori di moduli per unità a stato solido (SSD), i dispositivi indossabili per il monitoraggio della salute, i dispositivi di test per moduli fotocamera per smartphone e le schede mezzanine FPGA compatte. Il passo ridotto consente connessioni ad alto numero di pin nei moduli IoT edge computing, negli strumenti di spettroscopia portatili e nell'avionica miniaturizzata per droni, dove ogni millimetro di spazio sul PCB è critico. Questi connettori trovano anche una crescente adozione nelle interfacce di calibrazione di array di antenne a onde millimetriche 5G e negli interconnettori di moduli radar a phased array che richiedono connessioni dense e a impedenza controllata.

Confezionati su bobine da 178 mm o 330 mm con nastro portante goffrato largo 16 mm, da 500 a 1000 pezzi per bobina a seconda del numero di pin. Sigillati sottovuoto in sacchetti barriera contro l'umidità con essiccante, conformi ai requisiti MSL 3. Ogni etichetta della bobina include un codice Data Matrix 2D per la tracciabilità automatizzata, e forniamo raccomandazioni dettagliate per il design delle aperture dello stencil di saldatura e linee guida per il profilo di riflusso per garantire l'ottimizzazione della resa di assemblaggio al primo passaggio.

Il nostro stabilimento di produzione opera secondo un sistema di gestione della qualità certificato ISO 9001:2015 con tracciabilità completa dalla ricezione delle materie prime alla spedizione del prodotto finito. Ogni lotto di produzione è sottoposto a monitoraggio del controllo statistico di processo e la documentazione di certificato di conformità è disponibile su richiesta. Manteniamo un inventario sostanziale di configurazioni standard per supportare i requisiti di consegna just-in-time, offrendo al contempo una flessibile personalizzazione per lunghezze di pin specializzate, opzioni di placcatura e formati di imballaggio. Campioni di ingegneria sono disponibili entro 48 ore per i test di qualifica, e il nostro team tecnico fornisce supporto di ingegneria applicativa per assistere nella selezione dei connettori e nell'ottimizzazione del layout del PCB. Con oltre un decennio di esperienza nella produzione di connettori, ci impegniamo a fornire soluzioni di interconnessione che superino le aspettative di prestazioni mantenendo prezzi competitivi per i programmi di produzione di massa.
