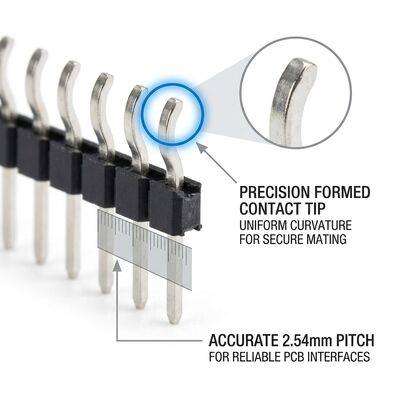

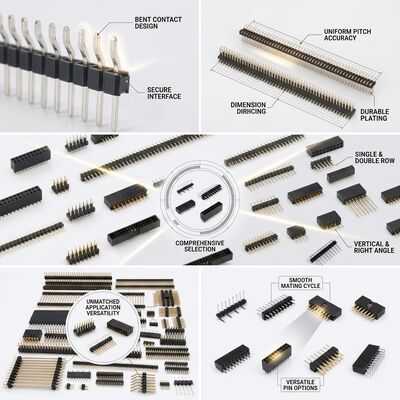

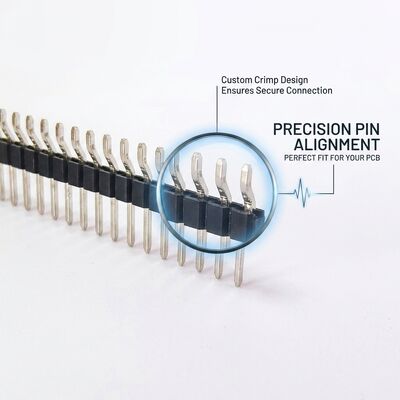

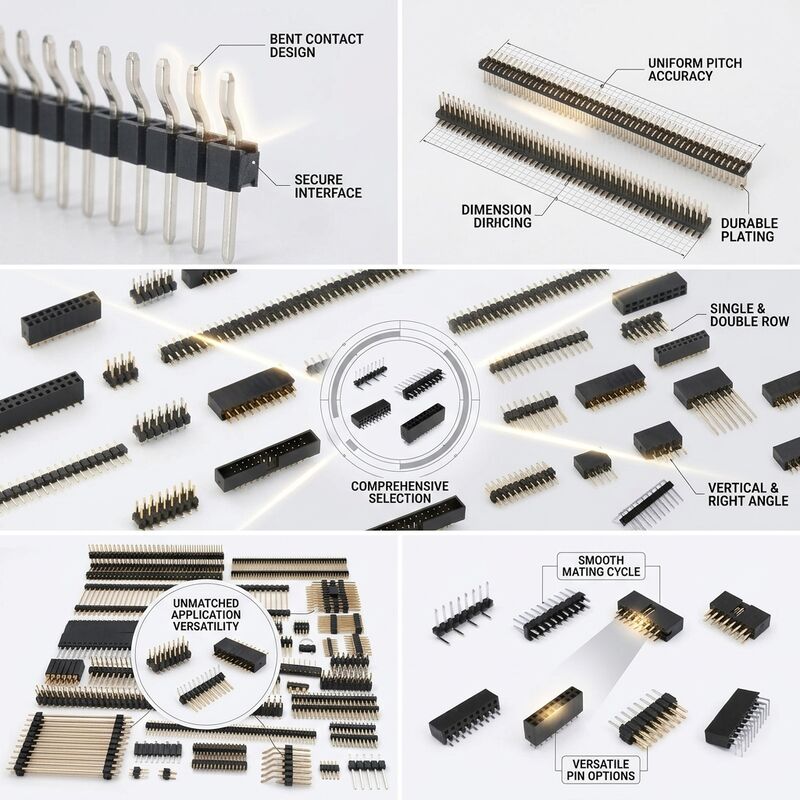

Connettore maschio a pin con fila singola ad angolo retto, passo 2,54 mm, foro passante PCB a 90 gradi

Il nostro connettore di testa di pin maschile a riga singola ad angolo destro 2.54mm Pitch 90 Degree PCB Through-Hole rappresenta una soluzione di interconnessione progettata con precisione progettata per connessioni affidabili board-to-board e wire-to-board in applicazioni elettroniche esigenti. fabbricato con isolamento termoplastico PA6T ad alta temperatura e contatti in ottone stampati con precisione,Questa serie di connettori offre prestazioni elettriche costanti in una vasta gamma di condizioni di funzionamentoLa giusta configurazione garantisce un utilizzo ottimale dello spazio del PCB mantenendo al contempo un'eccellente integrità del segnale per sistemi di controllo industriali, elettronica di consumo, moduli automobilistici,e applicazioni di dispositivi mediciOgni connettore subisce una rigorosa ispezione qualitativa, compresa la misurazione della resistenza al contatto, il test della resistenza all'isolamento,e ispezione visiva sotto ingrandimento per garantire la conformità alle norme internazionali.

Il sistema di contatto utilizza perni in lega di ottone ad alta conduttività con rivestimento selettivo in oro o stagno su sottopiastra di nichel,fornendo una resistenza alla corrosione superiore e cicli di accoppiamento affidabili che superano i parametri di riferimento del settoreLe nostre linee di assemblaggio automatizzate utilizzano una tecnologia di inserimento di precisione che garantisce un allineamento costante dei perni e la coplanarità,fattori critici per il successo del montaggio dei PCB in ambienti di produzione ad alto volumeIl corpo dell'isolatore è modellato in materiale PA6T con classificazione UL94V-0 rinforzato con 30% di fibra di vetro,offrendo una eccezionale stabilità termica fino a 105 °C di temperatura di funzionamento continuo mantenendo la precisione dimensionale per una compatibilità automatica di pick-and-place.

• Orientamento al risparmio di spazio:La configurazione ad angolo retto di 90 gradi consente connessioni orizzontali da tavola a tavola, riducendo l'altezza complessiva dell'alloggiamento nei progetti con spazio limitato
• Ritenzione a due gambe:Le code di saldatura piegate forniscono una sicura ritenzione della pre-saldatura nei fori del PCB, evitando lo spostamento del connettore durante le operazioni di saldatura a onde
• Radius di piegatura costante:Tutti i perni formati con una geometria di curva uniforme che garantisce una lunghezza di percorso elettrico identica e caratteristiche di impedenza coerenti in tutte le posizioni
• Progettazione per la riduzione dello sforzo:Il corpo dell'isolatore sostiene meccanicamente ogni perno al punto di piegatura, distribuendo lo stress meccanico lontano dal giunto della saldatura durante le forze di accoppiamento
• Ampia compatibilità:Standard 2,54 mm di passo e 0,64 mm di sezione trasversale quadrata pin mantenuto in tutta la curva, garantendo la piena compatibilità con le teste femminili standard del settore
• Lunghezza del pin personalizzata:Le lunghezze orizzontali e verticali delle gambe possono essere personalizzate per soddisfare i requisiti specifici di impilazione dei PCB e i vincoli dimensionali dell'alloggiamento

Le intestazioni a pin in riga singola a angolo retto sono essenziali per gli assemblaggi elettronici a basso profilo in cui il libero verticale è limitato, inclusi i connettori di espansione interni per laptop, i moduli di sintonizzazione set-top box,interconnessioni di visualizzazione di sistemi di infotainment per autoveicoliQuesti connettori a 90 gradi consentono l'accoppiamento perpendicolare delle schede in architetture PCB impilate comunemente presenti nei gateway IoT compatti,apparecchi di monitoraggio medico portatiliL'orientamento rettangolare facilita anche gli schemi di connessione delle schede di bordo in cui la direzione di accoppiamento è parallela alla superficie del PCB,semplificazione della progettazione degli involucri e della gestione dei cavi nei prodotti elettronici di consumo.

I prodotti sono confezionati in vassoi antistatici con singole tasche di cellule di dimensioni per connettori ad angolo retto per proteggere la geometria dei perni durante il trasporto.Per le operazioni di movimentazione manuale è disponibile anche un imballaggio a tubi con tappi di fineOgni spedizione include un certificato di conformità che documenta i risultati di ispezione elettrica e dimensionale specifici del lotto.codici a barre, e notifiche di spedizione abilitate all'EDI per semplificare i processi di ispezione e gestione delle scorte in entrata.

Il nostro stabilimento di produzione opera secondo il sistema di gestione della qualità certificato ISO 9001:2015 con una tracciabilità completa dalla ricezione della materia prima fino alla spedizione del prodotto finito.Ogni lotto di produzione è sottoposto a un monitoraggio statistico del controllo dei processi, e il certificato di documentazione di conformità è disponibile su richiesta.Manteniamo un'inventario consistente di configurazioni standard per supportare i requisiti di consegna just-in-time, offrendo al contempo una personalizzazione flessibile per lunghezze di pin specializzate, le opzioni di rivestimento e i formati di imballaggio.e il nostro team tecnico fornisce supporto di ingegneria di applicazione per aiutare con la selezione del connettore e ottimizzazione del layout PCBCon oltre un decennio di esperienza nella produzione di connettori,ci impegniamo a fornire soluzioni di interconnessione che superino le aspettative di prestazioni mantenendo prezzi competitivi per i programmi di produzione in volume.
