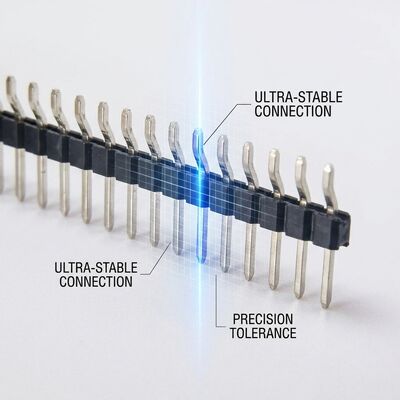

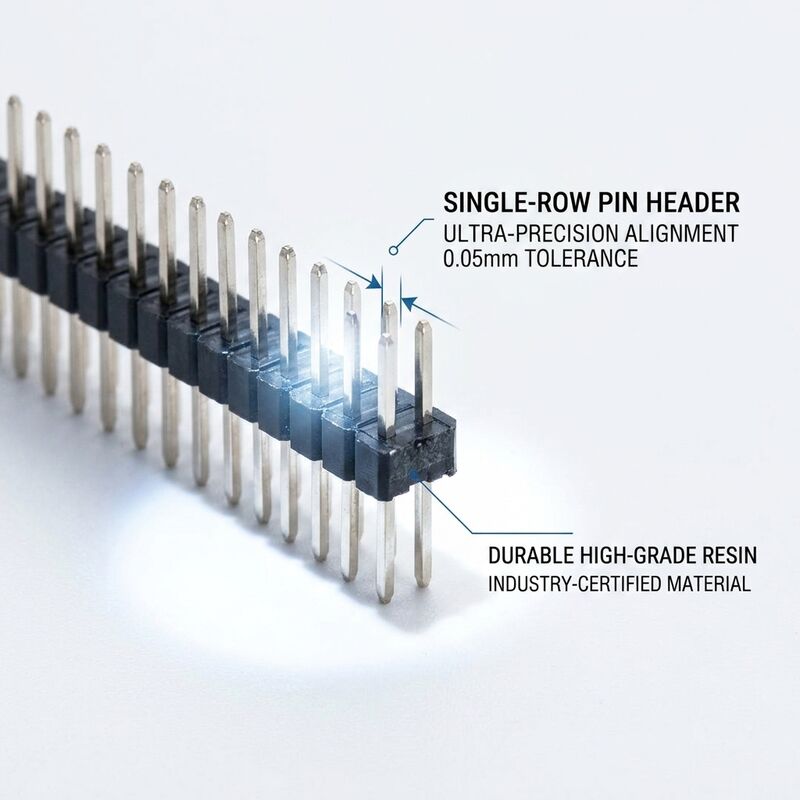

Montaggio di superficie Single Row Male Pin Header Connector 2.54mm Pitch SMT PCB Board Mount

Il nostro connettore maschio a fila singola per montaggio superficiale con passo da 2,54 mm per schede PCB SMT rappresenta una soluzione di interconnessione ingegnerizzata di precisione, progettata per connessioni affidabili da scheda a scheda e da filo a scheda in applicazioni elettroniche esigenti. Prodotta con termoplastico PA6T per alte temperature e contatti in ottone stampato di precisione, questa serie di connettori offre prestazioni elettriche costanti in un'ampia gamma di condizioni operative. Ogni connettore è sottoposto a rigorosi controlli di qualità, tra cui la misurazione della resistenza di contatto, il test di resistenza di isolamento e l'ispezione visiva al microscopio per garantire la conformità agli standard internazionali.

Il sistema di contatti utilizza pin in lega di ottone ad alta conduttività con placcatura selettiva in oro o stagno su sottostrato di nichel, fornendo una resistenza alla corrosione superiore e cicli di accoppiamento affidabili che superano i parametri di riferimento del settore. Le nostre linee di assemblaggio automatizzate impiegano una tecnologia di inserimento di precisione che garantisce un allineamento costante dei pin e una coplanarità, fattori critici per un montaggio PCB di successo in ambienti di produzione ad alto volume. Il corpo isolante è stampato in materiale PA6T con classificazione UL94V-0 rinforzato con il 30% di fibra di vetro, offrendo un'eccezionale stabilità termica fino a 105°C di temperatura operativa continua, mantenendo al contempo l'accuratezza dimensionale.

• Compatibile con saldatura a riflusso: Progettato per profili di saldatura a riflusso standard senza piombo con tolleranza di temperatura di picco fino a 260°C, compatibile con paste saldanti SAC305 e SN100C
• Design a ala di gabbiano: Le code di saldatura piatte con dimensioni di impronta ottimizzate garantiscono una formazione affidabile del giunto di saldatura e facilitano l'ispezione ottica automatizzata dopo il riflusso
• Imballaggio a nastro e bobina: Disponibile in bobine standard da 330 mm di diametro con nastro portante largo 16 mm o 24 mm per una perfetta integrazione con le apparecchiature pick-and-place
• Pad di prelievo con nastro Kapton: Superficie superiore dell'isolatore piatta con pad adesivo Kapton per alte temperature fornisce un prelievo affidabile con ugello a vuoto durante il posizionamento automatizzato
• Coplanarità controllata: Coplanarità delle code di saldatura mantenuta entro 0,10 mm su tutte le posizioni per prevenire difetti di apertura e ponticellamento durante la saldatura a riflusso
• Compatibile con tecnologia mista: Può essere utilizzato insieme a componenti through-hole in progetti PCB a tecnologia mista processati tramite metodi di saldatura a onda doppia o a riflusso intrusivo

Gli header maschio a fila singola SMT sono la soluzione di interconnessione preferita per assemblaggi PCB ad alto volume in cui la lavorazione through-hole non è economicamente vantaggiosa, tra cui schede madri di elettronica di consumo, moduli di controllo per illuminazione a LED, nodi sensore IoT per la casa intelligente e connettori di docking per dispositivi indossabili. La configurazione a montaggio superficiale elimina la necessità di operazioni di saldatura a onda secondarie nelle linee di assemblaggio prevalentemente SMT, riducendo i tempi di ciclo di produzione e la complessità del processo. Questi connettori sono ampiamente utilizzati anche in dispositivi medici miniaturizzati come monitor continui del glucosio e programmatori di apparecchi acustici, dove lo spazio sulla PCB è limitato e lo spazio verticale consente il posizionamento dei componenti sulla parte superiore.

Imballaggio standard in bobine da 330 mm con nastro portante conduttivo largo 16 mm, 400 o 800 pezzi per bobina a seconda del numero di pin. Le bobine sono sigillate sottovuoto in sacchetti barriera contro l'umidità con essiccante e schede indicatrici di umidità. Ogni bobina presenta un'etichetta serializzata univoca con numero di parte, quantità, codice data e numero di lotto per una completa tracciabilità. Quantità di bobine personalizzate per sistemi di inventario kanban e documentazione di configurazione del feeder specifica per macchine pick-and-place sono disponibili su richiesta.

Il nostro stabilimento di produzione opera secondo un sistema di gestione della qualità certificato ISO 9001:2015 con tracciabilità completa dalla ricezione delle materie prime alla spedizione del prodotto finito. Ogni lotto di produzione è sottoposto a monitoraggio del controllo statistico di processo e la documentazione del certificato di conformità è disponibile su richiesta. Manteniamo un inventario sostanziale di configurazioni standard per supportare i requisiti di consegna just-in-time, offrendo al contempo una flessibile personalizzazione per lunghezze di pin specializzate, opzioni di placcatura e formati di imballaggio. Campioni di ingegneria sono disponibili entro 48 ore per test di qualifica e il nostro team tecnico fornisce supporto di ingegneria applicativa per assistere nella selezione dei connettori e nell'ottimizzazione del layout PCB. Con oltre un decennio di esperienza nella produzione di connettori, ci impegniamo a fornire soluzioni di interconnessione che superino le aspettative di prestazioni mantenendo prezzi competitivi per programmi di produzione di volume.
