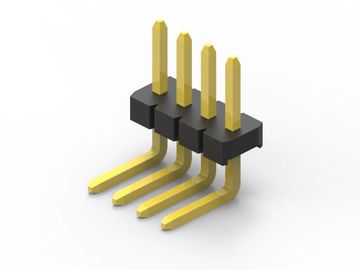

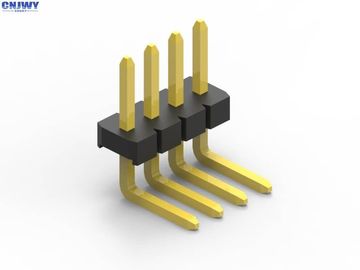

Connettore di testa di pin maschile ad angolo destro 1.27 mm Pitch 2 pin a 80 pin

Collegamento di testa maschile a pin di 1,27 mm, terminale oro a fila singola ad angolo destro

Cos'è un connettore PCB?

I connettori per circuiti stampati sono sistemi di connessione montati su PCB.o al PCB da o da un'altra fonte nella costruzione dell'apparecchiaturaEssi forniscono un metodo facile di progettazione per la produzione, in quanto i PCB non sono cablati l'uno all'altro e possono essere assemblati successivamente in un processo di produzione.

Orientazione del connettore PCB

Il termine PCB Connector si riferisce a un sistema di connessione multipin di base, in genere in un layout rettangolare.Una coppia di connettori PCB sarà sia per board-to-board o cavo-to-board (wire-to-board)I layout board-to-board possono dare una serie di orientamenti di connessione PCB, tutti basati su incrementi di 90 gradi:

• parallelo o mezzanino entrambi i connettori sono orientati verticalmente;
• 90 gradi, angolo retto, scheda madre a scheda figlia ̇ un connettore verticale, uno orizzontale;
• 180 gradi, coplanare, da bordo a bordo, entrambi i connettori sono orizzontali.

Altri nomi per i connettori PCB

I connettori PCB possono essere conosciuti come prodotti PCB Interconnect. Termini specifici sono utilizzati anche per i due lati della connessione.perché sono solo file di perni.I connettori PCB femminili possono essere chiamati Socket, Receptacles, o anche (un po' confusamente) Header Receptacles.

Perché scegliere CNJWY

Produzione automatica

Più dell'80% dei prodotti CNJWY sono realizzati da linee di assemblaggio automatiche.in modo da poter fornire i prodotti più qualificati ai nostri clienti.

Consegna in tempo

Ogni cliente è unico, quindi dobbiamo fare ogni consegna in tempo per valorizzare ogni opportunità data dai nostri clienti.

Creare valore

Gli affari sono come un lungo viaggio. Il valore è la visione sulla strada. Creare valore per i clienti è creare valore per l'azienda, come la reciproca vittoria è il nostro obiettivo.

Risposta immediata

La risposta istantanea potrebbe essere possibile per risolvere i problemi che i clienti incontrano in tempo.

Specificità:

1Lancio:1.27 mm ((0.039')

2Nome del connettore: connettore PCB/intestazione del pin

3Materiale isolante: PA6T UL 94-V0

4Materiale di contatto: lega di rame

5. Tipo di montaggio: attraverso buco

6Numero di riga: singolo

7Finitura di contatto:

8Terminare: saldatore.

9. Colore: Nero

10- Classificazione attuale:1.0 AMP

11. Resistere alla tensione: 500V AC/DC

12. Resistenza di contatto: 20 mΩ Max

13. Forma del contatto: Pin quadrato

14. Lunghezza pin: personalizzazione

15. Pin Disponibile: da 2 a 80 pin

Applicazione del prodotto:

L'intestazione del pin maschile è ampiamente utilizzata in diversi settori industriali come l'automotive, le attrezzature mediche, i computer e così via.Per maggiori dettagli potete contattare direttamente il nostro team di vendita
