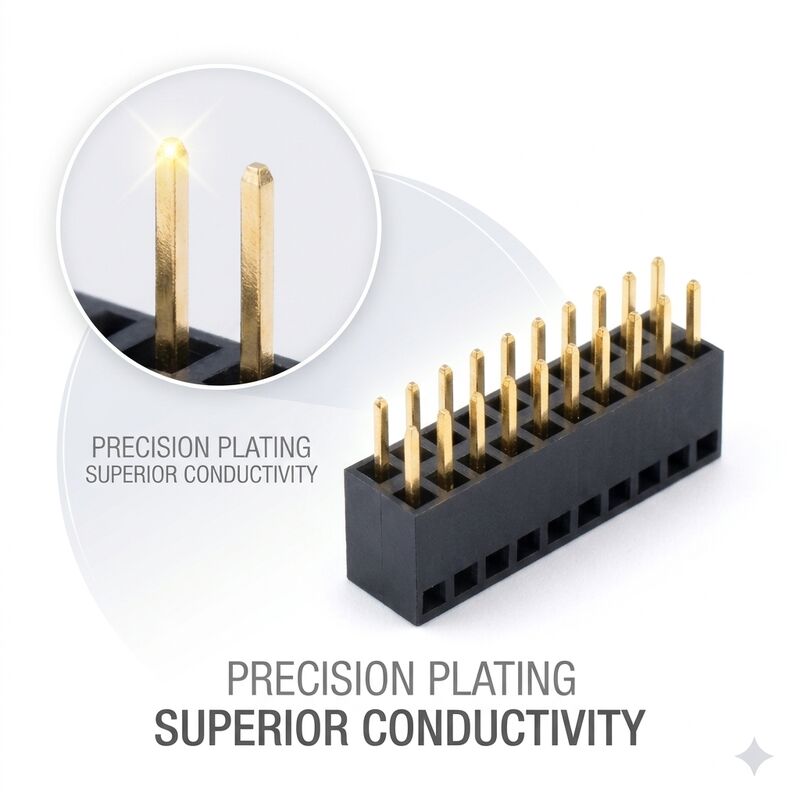

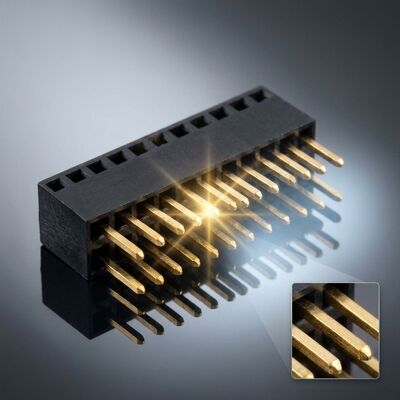

Connettore femmina a tripla fila con passo da 1,27 mm Presa PCB ad alta densità 3x40P color oro

Cento e venti contatti all'interno di una lunghezza di 60 mm è il tipo di densità che normalmente costringe un progettista verso un connettore board-to-board ad alto numero di pin con un prezzo corrispondente. Questo header femmina a tripla fila da 1,27 mm raggiunge lo stesso numero di circuiti con una presa through-hole che si accoppia con semplici pin maschio da 1,27 mm. Tre file siedono su un corpo stretto da 4,3 mm, quindi il connettore consuma la larghezza della scheda di una parte molto più piccola mentre trasporta un bus parallelo completo.

La fine griglia da 1,27 mm lascia pochissimo isolamento tra i contatti, quindi l'isolante è stampato in PA9T con una parete di piena altezza attorno a ogni cella e le molle di contatto sono regolate per una bassa forza di inserzione. La placcatura flash oro su nichel mantiene l'interfaccia stabile e le code through-hole sono abbastanza lunghe da saldare in modo affidabile su schede da 1,6 mm senza che il flusso capillare entri nella gabbia di contatto.

• 120 contatti per connettore: Tre file da quaranta si adattano a un corpo largo 4,3 mm, sostituendo una parte board-to-board molto più costosa.
• Griglia da 1,27 mm: Si accoppia con pin maschio a passo fine semplici, quindi il lato di accoppiamento non necessita di attrezzature personalizzate.
• Celle di contatto isolate: Pareti stampate a piena altezza mantengono la distanza di creepage a un passo dove le fessure sono misurate in frazioni di millimetro.
• Forza di inserzione calibrata: Molle leggere consentono di inserire un connettore a 120 vie a mano senza stressare le giunzioni di saldatura.
• Placcatura flash oro su nichel: Resistenza di contatto stabile in ambienti umidi o contenenti zolfo.
• Isolante PA9T: Mantiene la griglia fine in posizione attraverso la rifusione a 260°C e il funzionamento continuo a 105°C.

Le prese a passo fine e denso sono utilizzate dove un ampio bus parallelo deve attraversare due schede in un piccolo contenitore. Le apparecchiature di test le utilizzano per portare un array di sonde completo su un'unica interfaccia, i front-end di imaging medico le utilizzano per spostare output multicanale su una scheda di elaborazione e i sistemi di visione industriale le utilizzano tra una scheda sensore e un frame grabber. Servono anche nelle schede di linea per telecomunicazioni, dove un bus di controllo a 120 vie deve raggiungere un backplane senza consumare lunghezza del bordo, e nella strumentazione dove il contorno del connettore deve rimanere più piccolo della scheda che serve.

Le lunghezze da 3 x 10 a 3 x 40 sono prodotte da nastro continuo. Possiamo fornire un header maschio abbinato dallo stesso disegno in modo che lo stack di accoppiamento sia dimensionalmente garantito, aggiungere pin di guida per l'accoppiamento cieco e stampare una parete di polarizzazione per l'inserimento in un unico orientamento. Le opzioni di placcatura includono oro da 0,38 e 0,76 micron, e un isolante PA9T o PPS può essere specificato a seconda del profilo di rifusione. Ogni parte personalizzata viene consegnata con uno schema di piazzamento proposto, un modello 3D e un rapporto di ispezione del primo articolo prima della produzione di massa.

Le prese a tripla fila a passo fine sono imballate in vassoi antistatici da 500 pezzi, un connettore per tasca in modo che le file dei contatti non si tocchino mai. I vassoi sono impilati con interfoliazioni in schiuma in cartoni da esportazione che portano l'etichetta neutra CNJWY e il livello di sensibilità all'umidità. I cartoni rimangono sotto i 15 kg lordi per il trasporto aereo, e i pallet per il trasporto marittimo sono avvolti con pellicola estensibile e legati contro l'umidità del container. Sono disponibili etichette a marchio proprio e cartoni con codici a barre. Ogni spedizione include un rapporto dimensionale sul passo e sulla spaziatura delle file, un certificato di spessore della placcatura e una dichiarazione RoHS, e conserviamo un campione abbinato da ogni lotto per tre anni per la tracciabilità.
