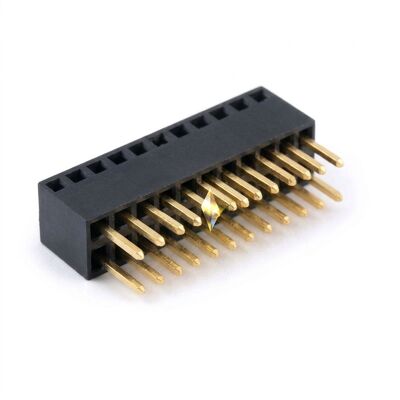

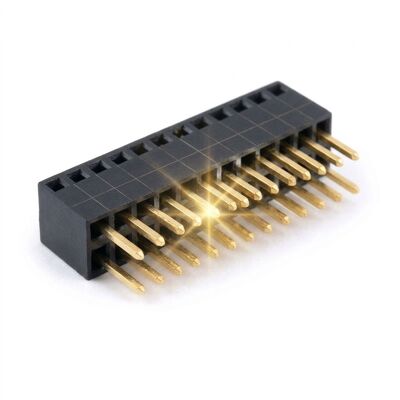

Presa per montaggio su PCB orizzontale con connettore femmina ad angolo retto a fila singola con passo da 1,00 mm

Le connessioni di bordo delle schede sono imbarazzanti quando una presa verticale costringe il cavo a ruotare di novanta gradi all'interno di un rivestimento sottile.00mm angolo retto testa femmina porta l'asse di accoppiamento parallelo alla tavola, quindi un cavo piatto o una piccola testa maschile si inserisce orizzontalmente e si trova contro la parete dell'alloggiamento.Il risultato è un'assemblaggio a profilo inferiore e un percorso di cavo più breve nei prodotti in cui ogni millimetro di profondità è già assegnato.

A 1,00 mm di passo le code di contatto hanno pochissimo metallo con cui lavorare, quindi il corpo è stampato da PA6T e ogni coda è ancorata attraverso un canale stampato piuttosto che semplicemente premuta nella parete.Questo dettaglio mantiene le code perpendicolari durante l'inserimento, che è la principale causa di guasto delle giunzioni di saldatura in parti a picco fine ad angolo retto.e le spalle stampate trasferire carico di inserimento direttamente nella superficie della tavola.

• Asse di accoppiamento orizzontale:Porta l'ingresso del cavo parallelo alla tavola, riducendo la profondità di montaggio in involucri sottili.
• con una lunghezza massima di 50 mm o piùI canali stampati tengono ogni coda perpendicolare, evitando i giunti inclinati che affliggono le parti di ingresso laterali di tono fine.
• 1.00 mm di passo fine:Trenta circuiti si adattano alla larghezza di una parte da 1,27 mm che ne consumerebbe 23.

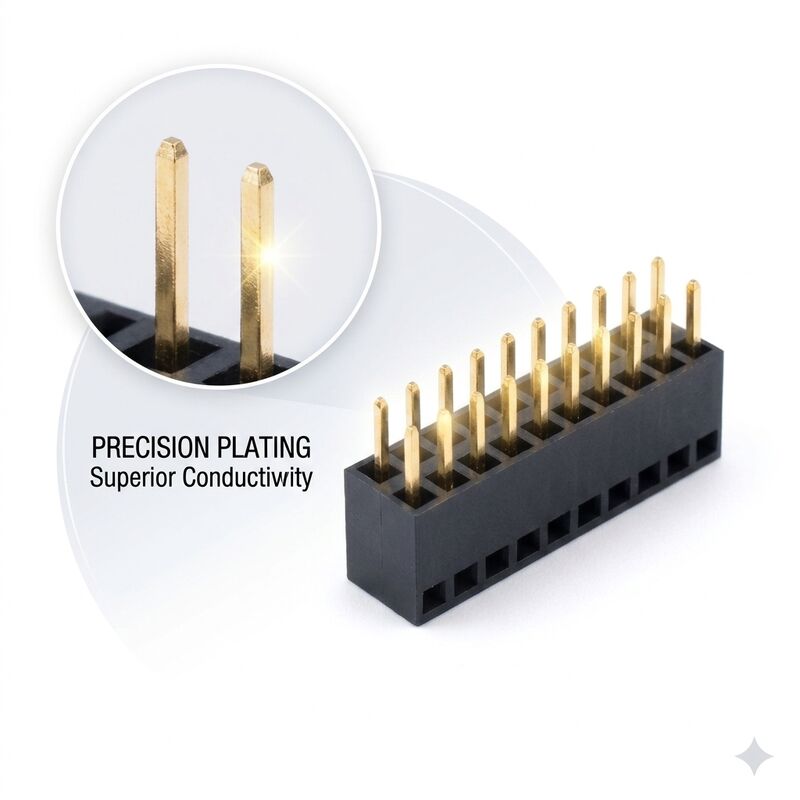

• L' oro lampeggia sul nichel:Protegge l'interfaccia di contatto dall'umidità e dai composti solforosi comuni nelle guarnizioni in gomma.
• Spalle portanti:La forza di inserimento viene trasferita nella superficie della scheda invece che solo nelle giunzioni di saldatura.
• Corpo compatto:Piccola impronta sul bordo della scheda lascia spazio di routing sotto il connettore.

Le intestazioni ad angolo retto da 1,00 mm si adattano ai prodotti connessi lateralmente: un cavo piatto che lascia un terminale portatile attraverso la parete laterale, una scheda sensore che scivola in uno slot su una scheda principale,o una piccola intestazione maschile collegata al bordo di un PCB del driver di visualizzazioneEssi sono comuni nei dispositivi medici portatili in cui l'alloggiamento è solo di pochi millimetri di spessore rispetto alla batteria, nei controller a strisce LED collegati a una rotaia,e in set-top box in cui un pannello anteriore flex entra dal latoQuando una presa verticale costringerebbe un cavo a piegare il raggio più stretto del conduttore, questa parte risolve il problema al connettore.

Le posizioni da 2 a 30 sono tagliate da una striscia continua.aggiungere perni di blocco per la ritenzione meccanica durante la saldatura a onde- oro selettivo a 0,38 o 0,76 micron, un isolante PA9T per un secondo passaggio di reflow,e un fondo chiuso per mantenere il flusso fuori dalla gabbia di contatto sono tutti disponibiliI nostri ingegneri tengono una libreria di teste maschili accoppiate nello stesso passo e citeranno entrambe le metà insieme in modo che la pila sia dimensionalmente garantita.

Confezionato in sacchetti antistatici di 2000 pezzi con un sacchetto di dessicante, cinque sacchetti per cartone di esportazione.ogni sacchetto è ammortizzato con un cuscinetto di schiuma in modo che la fila di contatto non possa poggiare sul pavimento del cartone. i cartoni sono stampati con l'etichetta neutrale CNJWY, conservati sotto i 15 kg lordi e chiusi con nastro antinaturale. i pallet per il trasporto marittimo sono avvolti in stretch e protetti dall'umidità,e le spedizioni aeree sono rivestite di schiumaI distributori possono richiedere sacchetti di marca propria, cartoni con codice a barre e imballaggi testati.più un certificato di spessore del rivestimento e una dichiarazione RoHS.
