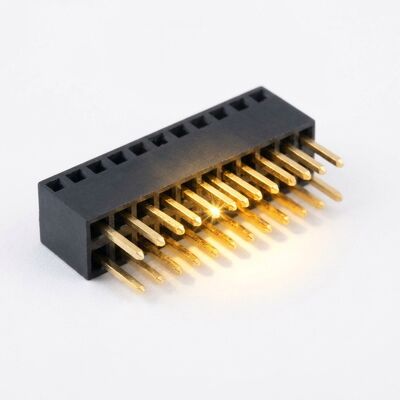

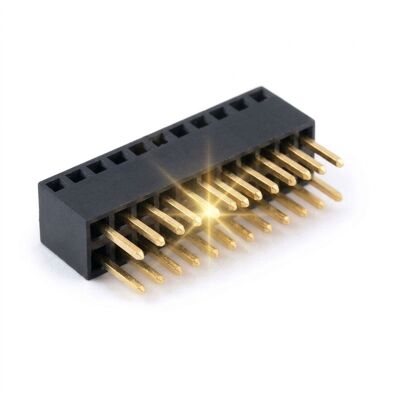

Connettore femmina a doppia fila con passo 2.54mm, elevato 15mm, gamba lunga, presa impilabile

Alcuni schede semplicemente non possono stare vicine. Un display ha bisogno di aria dietro di sé, uno stadio di potenza ha bisogno di spazio per il suo dissipatore di calore, o una scheda figlia deve liberare un condensatore elettrolitico alto sulla scheda madre. Questo connettore femmina a doppia fila elevato da 2,54 mm risolve questo problema con un'altezza del corpo di 15 mm e gambe di saldatura estese, consentendo ai progettisti di impostare il gap scheda-scheda al connettore invece di aggiungere distanziatori e un secondo passaggio di assemblaggio.

L'isolante mantiene la stessa griglia di contatti da 2,54 mm di un connettore femmina standard, ma modella il corpo in una torre alta e nervata. Le nervature verticali irrigidiscono la torre in modo che non si fletta quando un connettore maschio accoppiato viene inserito angolato, e le code di contatto estese sono abbastanza lunghe da attraversare schede da 1,6 mm e lasciare comunque un raccordo di saldatura completo sulla parte inferiore. La placcatura flash oro su nichel mantiene stabile l'interfaccia di contatto mentre il corpo alto assorbe la leva meccanica di uno stack profondo.

• Altezza di impilamento di 15 mm: Una torre stampata da 15 mm fissa il gap scheda-scheda senza distanziatori, risparmiando un passaggio di assemblaggio per ogni coppia di schede.
• Geometria della torre nervata: Le nervature verticali irrigidiscono il corpo elevato in modo che l'inserimento angolato non fletta il campo di contatto.
• Gambe di saldatura estese da 3 mm: Le code lunghe lasciano un raccordo completo su schede da 1,6 mm e rimangono saldabili dal lato inferiore nei processi a onda.
• Griglia completa da 2,54 mm: I contatti rimangono sul passo standard, quindi il componente si accoppia con qualsiasi connettore maschio a doppia fila ordinario.
• Flash oro su nichel: La sotto-placcatura in nichel mantiene bassa la resistenza di contatto e impedisce al rame di migrare nello strato d'oro.
• Forza di inserzione costante: Le molle di contatto bilanciate significano che uno stack a 40 vie si inserisce ancora a mano senza una pressa.

Le prese elevate sono il cavallo di battaglia silenzioso dello stacking di schede. Tengono le schede driver LCD e OLED sopra una scheda logica principale nei pannelli degli strumenti, sollevano i moduli di comunicazione al di sopra dei magneti di un alimentatore e separano una scheda figlia RF dai piani di massa digitali rumorosi. Nei controlli di illuminazione a LED, sollevano la scheda driver in modo che il flusso d'aria possa passare tra le due PCB. Gli involucri industriali li utilizzano al posto dei distanziatori in ottone perché il connettore esegue la spaziatura e la connessione elettrica in un unico posizionamento, il che riduce i tempi di assemblaggio e rimuove un'operazione di fissaggio dalla linea.

Le altezze del corpo di 5,0, 8,5, 11,0, 15,0 e 20,0 mm sono tutte prodotte dalla stessa famiglia di inserti, quindi cambiare un progetto a uno stack più alto non modifica l'impronta del PCB. Possiamo estendere le code di saldatura a 4,0 mm per backplane spessi, stampare un perno di localizzazione per l'allineamento pick and place e aggiungere una parete di polarizzazione in modo che il connettore maschio accoppiato possa essere inserito solo in un modo. Per programmi di volume, l'isolante può passare a PA9T dove la scheda passa attraverso una seconda rifusione, e i contatti possono essere forniti con oro selettivo da 0,38 micron sull'area di accoppiamento solo per controllare i costi.

Le prese di stacking sono confezionate in sacchetti antistatici da 1000 pezzi, con i corpi alti alloggiati in un vassoio stampato in modo che le torri non sopportino il peso del cartone sovrastante. Ogni sacchetto contiene un essiccante e una scheda indicatore di umidità. I cartoni per l'esportazione sono classificati per 15 kg lordi, stampati con l'etichetta neutra CNJWY e chiusi con nastro antimanomissione. Per il trasporto marittimo, palletizziamo in pile termoretraibili con protezioni per i bordi, che impediscono alle torri di deformarsi sotto carico in un contenitore umido. Sono disponibili stampe personalizzate sui cartoni, etichette di marca propria e sacchetti interni con codici a barre, e ogni lotto viene spedito con un rapporto sull'altezza che registra l'altezza effettiva del corpo di cinque parti campionate.
