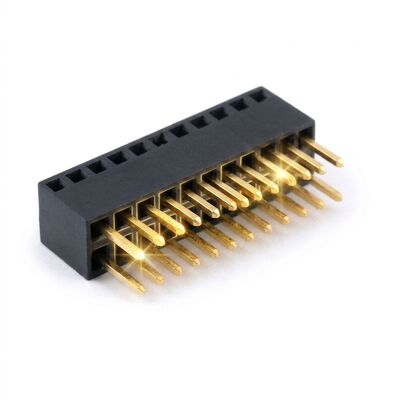

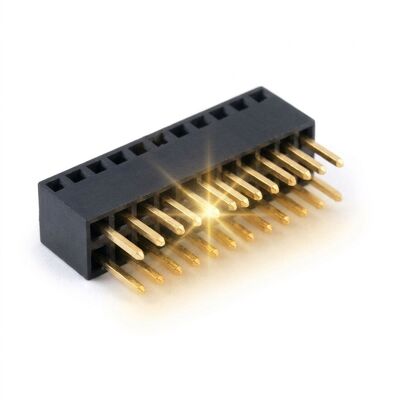

2.54mm Presa Femmina con Pin Rotondi Lavorati 40 Pin Oro Su Nichel Torniti di Precisione

I contatti stampati sono veloci ed economici, ma non possono eguagliare la memoria elastica di una gabbia lavorata. Questo connettore femmina con pin tondo da 2,54 mm è costruito con manicotti in ottone torniti di precisione, ognuno dei quali porta una gabbia di contatto a sei dita che avvolge un perno tondo o quadrato su tutti i lati. Il risultato è una presa la cui forza di inserzione rimane piatta per centinaia di cicli, motivo per cui le prese lavorate dominano le schede di burn-in, le prese per test IC e qualsiasi assemblaggio che viene accoppiato e disaccoppiato durante la manutenzione piuttosto che una sola volta in fabbrica.

L'isolante è PPS anziché nylon. Il PPS mantiene le sue dimensioni sotto un funzionamento continuo a 125 C e non si deforma quando la presa viene bloccata in un dispositivo di test, quindi la spaziatura dei contatti di 2,54 mm rimane vera dopo anni di cicli termici. La placcatura in oro di 0,76 micron si trova sopra una barriera di nichel da 2,5 micron, mantenendo la resistenza di contatto vicina a 10 milliohm e bloccando la diffusione del nichel che alla fine opacizza i sottili rivestimenti flash su parti più economiche.

• Contatti torniti di precisione: Ogni manicotto in ottone viene lavorato su un tornio svizzero, fornendo un foro concentrico che mantiene la forza di inserzione costante dal pin uno al pin quaranta.
• Gabbia di contatto a sei dita: La gabbia interna afferra perni tondi e quadrati allo stesso modo e mantiene la memoria elastica ben oltre la vita di un contatto stampato.
• Oro 0,76 micron su nichel: Una barriera di nichel da 2,5 micron blocca la diffusione, quindi la resistenza di contatto rimane vicina a 10 milliohm per tutta la vita utile.

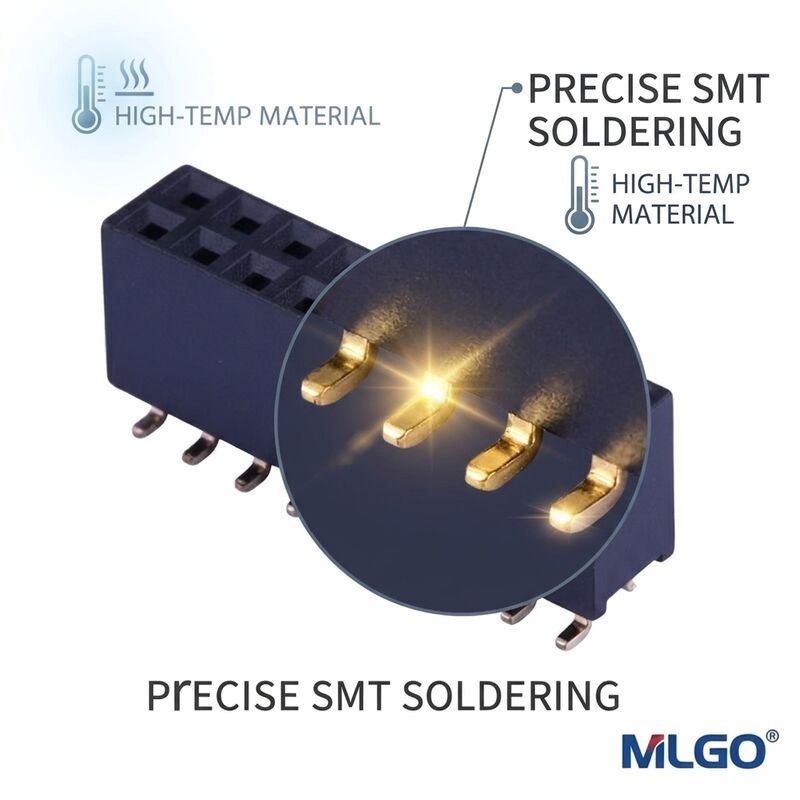

• Isolante PPS: Il solfuro di polifenilene resiste alla saldatura a 260 C, ai solventi e al funzionamento continuo a 125 C senza deformazioni dimensionali.
• Forza di inserzione bassa e stabile: La forza di accoppiamento rimane prevedibile dopo 500 cicli, proteggendo i fori passanti sulle schede rielaborate.
• Impronta IC saldabile: Il formato a fila singola da 2,54 mm accetta contorni DIP standard, adattatori per pin torniti e perni di wire wrap.

Le prese lavorate sono specificate ovunque la connessione debba resistere a inserimenti ripetuti. Le schede di burn-in e test di durata le utilizzano perché un contatto stampato perde la forza elastica dopo poche centinaia di cicli in forno. I programmatori di ECU automobilistici e i banchi di calibrazione si affidano ad esse per proteggere i fori passanti di costose unità di controllo. I progettisti audio e di strumenti le scelgono per prese per amplificatori operazionali e adattatori DIP, dove un contatto stretto e a bassa resistenza mantiene bassi i livelli di rumore. Sono anche la scelta standard per la prototipazione wire wrap, le prese per cristalli e relè e qualsiasi scheda legacy che viene riparata anziché sostituita.

Lavoriamo manicotti in ottone o rame al berillio e possiamo aumentare lo spessore dell'oro a 1,27 o 1,5 micron per apparecchiature con elevato numero di inserzioni. Le lunghezze a fila singola da 2 a 40 posizioni sono disponibili come materiale in nastro, quindi le piccole serie non richiedono nuovi utensili. Le caratteristiche opzionali includono un fondo chiuso per la protezione dei fori passanti, una lunghezza della coda di saldatura adattata a schede da 1,6 mm o 2,4 mm e un isolante in PPS o PEI ad alta temperatura. Sono disponibili gabbie di contatto personalizzate sia per perni tondi da 0,5 mm che per perni quadrati da 0,64 mm, e i campioni ingegneristici vengono spediti entro cinque giorni lavorativi dall'approvazione del disegno.

Le prese lavorate escono dalla linea in tubi antistatici da 20 o 50 pezzi, che proteggono i contatti torniti dagli urti laterali durante il trasporto. I tubi vengono inscatolati in cartoni da esportazione con tappi terminali in schiuma, e ogni cartone riporta un numero di lotto che rimanda al certificato di placcatura per quel barile. Poiché lo strato d'oro è il fattore di costo di questo prodotto, ogni spedizione include un rapporto sullo spessore della placcatura misurato tramite fluorescenza a raggi X in tre punti del lotto. I cartoni sono sigillati con nastro antimanomissione e contrassegnati con indicatori di umidità per il trasporto marittimo. I distributori possono richiedere tubi neutri, etichette a marchio proprio e cartoni con codice a barre, e conserviamo un archivio triennale dei rapporti dimensionali per ogni lotto spedito.
