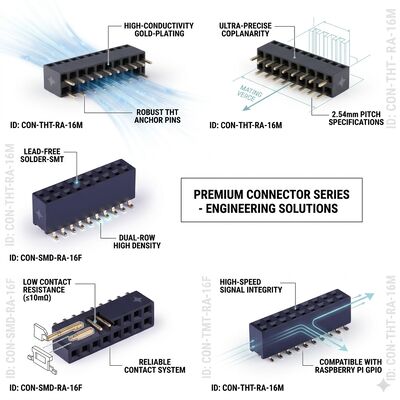

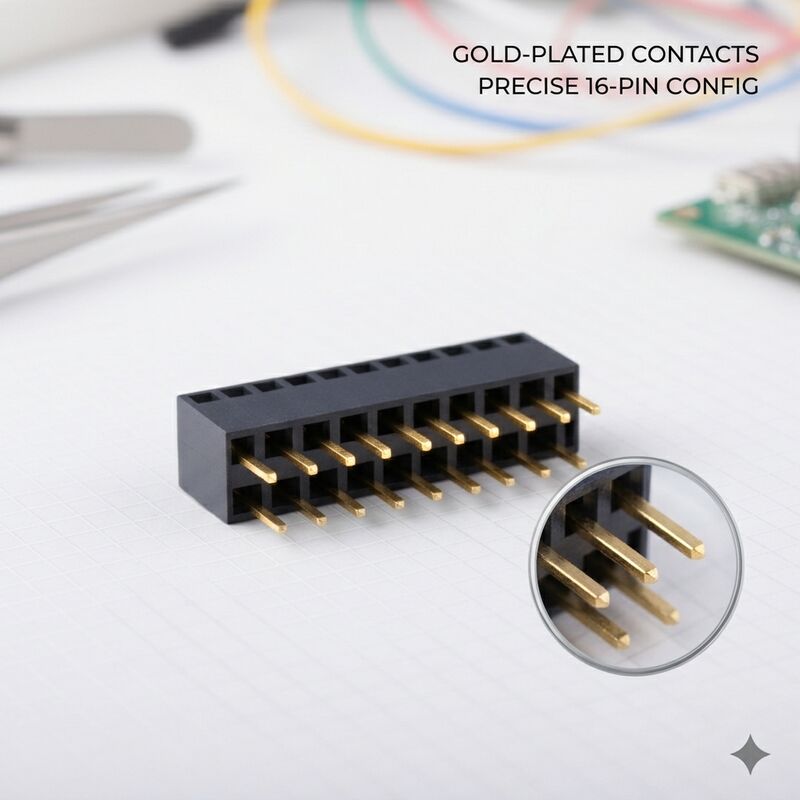

Altezza elevata 8.5MM 2.54MM Pitch Dual Row Female Header Socket Gold Flash PA6T Through Hole Standing

CNJWY offre la sua presa femmina con connettore a doppia fila specializzata con altezza elevata di 8,5 mm e passo di 2,54 mm, progettata per fornire un'ulteriore distanza verticale tra PCB impilati in assemblaggi multi-scheda. Con un'altezza del corpo isolante di 8,5 mm sopra la superficie del PCB, questo connettore crea uno spazio sufficiente per alloggiare componenti alti, dissipatori di calore o canali d'aria sulla scheda accoppiata, eliminando la necessità di costose schede interpositore o soluzioni a circuito flessibile. Il profilo elevato è particolarmente prezioso nei progetti di elettronica di potenza dove la gestione termica richiede spazio per convezione e nei sistemi a segnale misto dove l'isolamento tra sezioni di scheda ad alta e bassa tensione è critico. La configurazione a doppia fila che copre da 04P a 80P offre un'interconnessione ad alta densità, mentre i contatti in bronzo fosforoso placcati in oro flash garantiscono prestazioni elettriche affidabili per una lunga durata di servizio. La terminazione through-hole fornisce un robusto ancoraggio meccanico che resiste alle maggiori forze di leva intrinseche ai design di connettori elevati.

• Profilo isolante elevato da 8,5 mm:L'altezza di standoff di 8,5 mm fornisce un ampio spazio tra i PCB impilati, consentendo il posizionamento di componenti fino a 6 mm di altezza sulla superficie della scheda opposta. Ciò elimina il comune vincolo di progettazione in cui l'altezza del connettore limita la selezione dei componenti sulle schede adiacenti in assemblaggi densi.
• Gestione termica migliorata:Lo spazio elevato tra scheda e scheda crea un canale d'aria naturale tra i PCB impilati, migliorando il raffreddamento convettivo dei componenti di potenza. Nei sistemi raffreddati ad aria forzata, lo spazio di 8,5 mm garantisce una velocità dell'aria adeguata attraverso lo spazio tra le schede per un'efficace dissipazione del calore.
• Conformità allo spazio per alta tensione:La maggiore separazione fisica tra le schede migliora le distanze di dispersione e di isolamento, supportando la conformità agli standard di sicurezza IEC 60950 e IEC 62368 per apparecchiature che richiedono isolamento rinforzato tra circuiti primari e secondari.
• Design meccanico rinforzato:Il corpo isolante esteso incorpora una struttura di base rinforzata con code di saldatura allargate per una migliore stabilità meccanica. La terminazione through-hole con ampie dimensioni dei pad resiste al maggiore momento flettente creato dall'altezza elevata del connettore durante le operazioni di accoppiamento e disaccoppiamento.

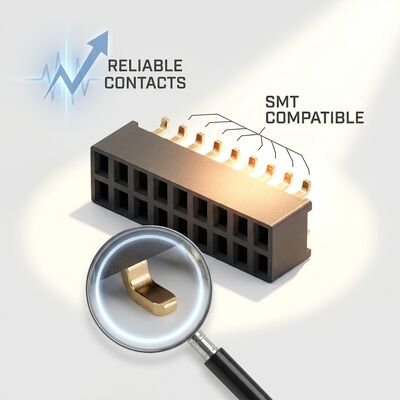

• Affidabilità dei contatti Gold Flash:I contatti in bronzo fosforoso con placcatura uniforme in oro flash mantengono una resistenza di contatto stabile inferiore a 20 mΩ per tutta la vita nominale di 300 cicli di accoppiamento, garantendo un'integrità del segnale costante anche quando il connettore subisce la leggera flessione meccanica intrinseca ai design elevati.
• Opzioni flessibili per il numero di pin:Le configurazioni a doppia fila da 04P a 80P soddisfano diverse esigenze di progettazione, da semplici interconnessioni di alimentazione e terra che richiedono solo poche posizioni a interfacce bus dati complesse che necessitano di connettività ad alto numero di pin tra schede impilate.

La presa femmina con connettore ad altezza elevata di 8,5 mm affronta specifiche sfide di progettazione meccanica negli assemblaggi elettronici multi-scheda. I moduli di alimentazione utilizzano questi connettori per creare spazio per condensatori elettrolitici alti, trasformatori e dissipatori di calore montati sulla scheda di alimentazione accoppiata. I sistemi di azionamento motori industriali utilizzano il profilo elevato per mantenere lo spazio di isolamento tra gli stadi di potenza ad alta tensione e i circuiti di controllo a bassa tensione sulle schede adiacenti. I sistemi di illuminazione a LED beneficiano dello spazio aumentato per la gestione termica, consentendo al calore dei componenti del driver LED di dissiparsi tramite convezione naturale tra i PCB impilati. Le apparecchiature di telecomunicazione, inclusi gli amplificatori di potenza delle stazioni base e i moduli filtro RF, sfruttano il connettore elevato per l'impilamento delle schede in chassis raffreddati ad aria forzata. La strumentazione di test e misurazione utilizza lo spazio aggiuntivo per alloggiare componenti di riferimento per la calibrazione. I moduli di controllo della carrozzeria automobilistica e i sistemi di gestione della batteria impiegano l'altezza elevata per l'isolamento in architetture a tensione mista. Le applicazioni aggiuntive includono schede di distribuzione dell'alimentazione dei server, interfacce di controllo UPS e assemblaggi impilati di microinverter solari dove lo spazio dei componenti e la gestione termica sono considerazioni critiche di progettazione.

Le prese femmina con connettore ad altezza elevata CNJWY sono confezionate in tubi protettivi antistatici appositamente progettati per ospitare l'altezza dell'isolante di 8,5 mm senza deformazione dei contatti. Ogni tubo contiene da 10 a 35 connettori a seconda del numero di pin, con distanziatori che impediscono il contatto tra connettori durante il trasporto. Per i clienti di assemblaggio automatizzato, è disponibile un imballaggio personalizzato in vassoio con tasche lavorate di precisione. Tutti i materiali di imballaggio sono ESD-sicuri e includono protezione dall'umidità appropriata per le normali condizioni di stoccaggio in magazzino. Ogni lotto di produzione viene sottoposto a ispezione visiva al 100%, inclusa la verifica della misurazione dell'altezza del corpo, il controllo dell'allineamento dei contatti e il test della forza di inserzione. La produzione CNJWY opera secondo sistemi di qualità certificati ISO9001:2015 con conformità UL, SGS, ROHS e REACH sull'intera linea di prodotti. Altezze del corpo personalizzate oltre 8,5 mm, lunghezze dei pin specifiche per l'applicazione e opzioni di placcatura selettiva in oro sono disponibili tramite il nostro team di ingegneria OEM. La consegna standard è di 7-10 giorni lavorativi con una quantità minima d'ordine di 2.000 pezzi.
