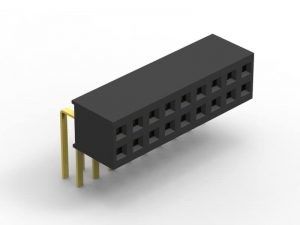

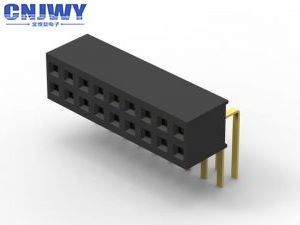

Tavola di circuito stampato 20 pin Femminile connettore, angolo destro 2 x 20 Femminile intestazione Oro Flash

Doppio fila 20Pin Female Header Connector angolo destro Flash oro

Cos'è un connettore PCB?

I connettori per circuiti stampati sono sistemi di connessione, che vengono utilizzati per trasferire segnali o potenza da un PCB a un altro, o da o verso il PCB da un'altra fonte nella costruzione dell'apparecchiatura.Poiché i PCB non sono collegati tra loro e possono essere assemblati successivamente in un processo di produzione, fornendo un metodo semplice di progettazione per la fabbricazione.

Orientazione del connettore PCB

Il termine PCB Connector si riferisce a un sistema di connessione multipin di base, in genere in un layout rettangolare.Una coppia di connettori PCB sarà sia per board-to-board o cavo-to-board (wire-to-board)I layout board-to-board possono dare una gamma di orientamenti di connessione PCB, tutti basati su incrementi di 90 gradi: parallelo o mezzanino entrambi i connettori sono orientati verticalmente; 90 gradi,Angolo retto, da scheda madre a scheda figlia ̇ un connettore è verticale, un altro orizzontale;180 gradi, coplano, da bordo a bordo ̇ entrambi i connettori sono orizzontali.

Altri nomi per i connettori PCB

I connettori PCB sono noti come prodotti PCB Interconnect. Termini specifici sono utilizzati anche per i due lati della connessione.Connettori PCB maschili generalmente indicati come Pin Header, poiché sono semplicemente file di perni, mentre i connettori PCB femminili sono chiamati Socket, Receptacles o anche (un po 'confuso) Header Receptacles.

Specificità:

1Tipo di connettore: intestazione femminile

2. Tipo di contatto: presa femminile

3Stile: Board to Board

4Lancio:1.27mm

5.Classificazione attuale:1.5A

6.Resistere alla tensione: 500V CA/CC

7Resistenza di contatto: 20 mΩ Max.

8. Forma del contatto: Pin quadrato

9. Lunghezza pin: personalizzazione

10.Altezza dell'isolamento: personalizzazione

11. Colore: Nero

12Tipo di montaggio: attraverso il buco

13Numero di fila: doppia fila

14.Temperatura di funzionamento: da -40°C a 105°C

15Terminato: Soldato

Perché scegliere CNJWY:

1. Valoriamo il tempo, come la più grande valuta. E' ben noto che non si può mai recuperare il tempo perduto. Tutti i nostri prodotti sono incentrati intorno a questa idea.Forniamo la soluzione migliore per risparmiare tempo.

2. Siamo profondamente impegnati nella salute e sicurezza del mondo. CNJWY ha implementato il sistema di gestione ambientale ISO 14001:2004. Abbiamo migliorato le nostre prestazioni ambientali.E noi applichiamo questo regolamento a tutti i nostri affari.

3Tutti i prodotti sono disponibili per l'imballaggio personalizzato secondo la vostra richiesta.

4La produzione più efficiente rende la consegna veloce, che assicurerebbe il tempo di consegna sempre prima delle vostre aspettative

Applicazione del prodotto:

Testa femminile ampiamente utilizzato in diversi settori industriali come l'automotive, uva, auto di bilanciamento e così via. come sotto l'immagine sono scenari di applicazione.Per maggiori dettagli potete contattare direttamente il nostro team di vendita.
