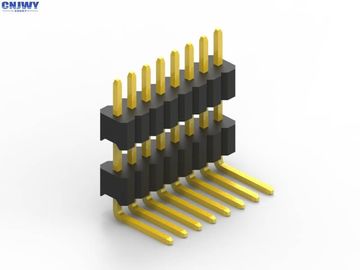

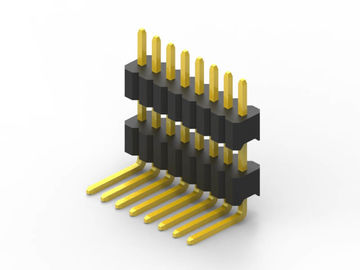

1,27 millimetri del passo del PWB dell'intestazione del connettore di fila di plastica singola di piegamento concava del doppio

1,27 millimetri del PWB dell'intestazione del connettore di fila di plastica singola di piegamento concava del doppio

Descrizione di prodotti:

1. Passo: 1.27mm (0,05")

2. Nome del connettore: Intestazione del connettore/Pin del PWB

3. Materiale di isolamento: UL 94-V0 di PA6T

4. Materiale del contatto: Lega di rame

5: Tipo del montaggio: Attraverso il foro

6: Numero della fila: Singolo

7: Rivestimento del contatto: Oro sopra nichel

8: Termine: Lega per saldatura

9: Colore campione (il nero) o è personalizzato

10: Valutazione corrente: 1.0AMP

11: Tensione di Withstand: 500V AC/DC

12: Resistenza di contatto: 20mΩ massimo

13: Forma del contatto: Pin del quadrato

14: Lunghezza di Pin: Personalizzazione

15: Pin disponibile: 2Pins a 50Pins

Che cosa è un connettore del PWB?

I connettori del circuito stampato stanno collegando i sistemi, che sono usati per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Poichè PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione, fornente un metodo facile di progettazione per la fabbricazione.

Orientamenti del connettore del PWB

Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di orientamenti del collegamento del PWB, interamente basata sugli incrementi di 90 gradi: Parallelo o mezzanino – entrambi i connettori sono orientamento verticale; 90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale; Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.

Altri nomi per i connettori del PWB

I connettori del PWB sono conosciuti come prodotto di interconnessione del PWB. I termini specifici inoltre sono usati per i due lati del collegamento. Ci sono inoltre alcuni altri nomi per i connettori del PWB: Intestazioni solitamente riferite a maschii di Pin dei connettori del PWB, poichè sono semplicemente file dei perni, mentre connettori femminili del PWB nominati come gli incavi, i recipienti, o persino (piuttosto confusionario) recipienti dell'intestazione.

Perché scelga CNJWY

A. Automatic Production

I prodotti più di di 80% CNJWY sono fatti dalle catene di montaggio automatiche. Poichè intelligente siamo sempre più ampiamente in uso, potremmo adattare soltanto lo sviluppo dei tempi, di modo che abbiamo potuto fornire la maggior parte dei prodotti qualificati ai nostri clienti.

B. Delivery in tempo

Ogni cliente è distintivo, in modo da dobbiamo effettuare ogni consegna a tempo serbare in cuore ogni probabilità data dai nostri clienti.

C. Faccia il valore

L'affare è come un viaggio lungo. Il valore è le viste sul modo. La fabbricazione del valore per i clienti è di fare il valore per la società, poichè vantaggioso per entrambe le parti reciproco è il nostro scopo.

D. Instant Response

Tutti ora e poi si troveranno nei guai, stessi dell'orario di lavoro. La risposta istantanea potrebbe essere possibile per risolvere difficoltà che i clienti incontrano a tempo.

Campo di applicazione:

Connettore ampiamente usato nell'elettronica, apparecchi elettrici, strumenti dell'intestazione del PWB nel collegamento generale delle componenti principali della corrente della trasmissione del segnale. Elenchiamo una certa immagine dell'applicazione che è per il vostro controllo:
