Dettagli:
Termini di pagamento e spedizione:
|
Valutazione corrente: | 0.5AMP | Resistenza di contatto: | 30MΩ massimo |
---|---|---|---|
Tensione di Withstand: | 500V AC/DC | Resistenza di isolamento: | min 1000MΩ |
Temperatura di esercizio: | -20℃ a +85℃ | Materiale del contatto: | Bronzo fosforoso |
Deposito per contatto: | Latta placcata | Materiale di isolante:: | TPE UL94-V |
Evidenziare: | cavo piano flessibile del ffc,cavo a nastro piano della flessione |

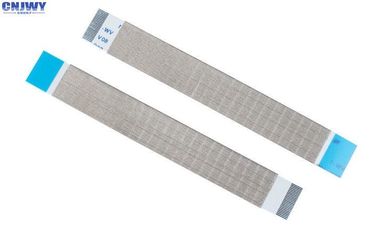

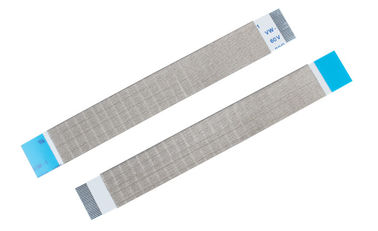

1,0 millimetri 50 di Pin FFC di cavo a nastro un tipo applicato nelle multimedia dell'automobile
Panoramica del prodotto:
Sulla base di vasto mercato di FFC in Cina, allineamento di FFC, anche conosciuto come la traduzione cinese Flexile del cavo della falda (FFC): Il cavo piano flessibile, può selezionare liberamente il numero ed il gioco dei cavi, rendente il collegamento più conveniente, notevolmente riducendo il volume di prodotti elettronici, riduce i costi di produzione, per migliorare l'efficienza di produzione, è più adatto a cavi della trasmissione dei dati fra le componenti e le schede madri mobili, fra i bordi del PWB ed i bordi del PWB ed in materiale elettrico miniaturizzato. Le specifiche comuni includono 0,5 millimetri, 0,8 millimetri, 1,0 millimetri, 1,25 millimetri, 1,27 millimetri, 1,5 millimetri, 2,0 millimetri, 2,54 millimetri ed altro spazianti i cavi flessibili.
Parametri tecnici di allineamento di FFC:
Numero dei conduttori N: Il numero dei conduttori di rame nel cavo;
Gioco P: distanza fra due centri adiacenti del conduttore;
Bordo m.: La distanza fra la linea centrale del conduttore esterno ed il bordo della linea di fila;
TP di spaziatura pieno: distanza fra i due centri esterni del conduttore, TP = P * (N-1);
Larghezza totale W: distanza fra i due bordi della fila, W = P * (N +1);
Caratteristiche di prodotto:
Modello del prodotto | Cavo a nastro di FFC Atype |
spaziatura | 1.0mm |
Pezzo di PIN | 50Pin |
Valutazione corrente | 0.5AMP |
Tensione di Withstand | 500V AC/DC |
Resistenza di isolamento | Min 1000MΩ |
Temperatura di operazione | -20℃ a +85℃ |
Materiale di isolante: | TPE UL94-V |
Deposito per contatto | Latta placcata |
Scopo di servizio:
1. Il cliente del cavo sceglie un il migliore modo di sulotion del collegamento.
2. campione libero 20pcs. Sostenga più del campione 20pcs per il cliente anziano.
3. Servizio di OEM/ODM. Abbiamo un forte gruppo di R & S per sostenere la progettazione del connettore.
4. Rapidamente la risposta, risposta del email all'interno di 12hours, indagine online è benvenuta.
5: Atteggiamento di servizio: il nostro affare non è appena rifornimento del connettore, è circa le promesse deliverying.
Dove deve essere usato:
Il cavo di FFC è un cavo che piano flessibile il cavo piano flessibile (FFC) è un filo di rame piano placcato latta sottile con l'isolamento dell'ANIMALE DOMESTICO e la piegatura morbida e arbitraria, lo spessore sottile, la piccola dimensione, il collegamento semplice, facile rimuovere, facile risolvere la protezione elettromagnetica (EMI) altri vantaggi. Il campo di applicazione può riferirsi al seguente diagramma di combinazione:
