Resistenza di contatto: | 20mΩ massimo | Tensione di Withstand: | 500V AC/DC |
---|---|---|---|
Resistenza di isolamento: | min 1000MΩ | Temperatura di esercizio: | -40℃ a +105℃ |
Materiale del contatto: | Bronzo fosforoso | Valutazione corrente: | 1.0AMP |
Evidenziare: | fermaglio dell'intestazione del perno,fermaglio del passo da 2 millimetri |

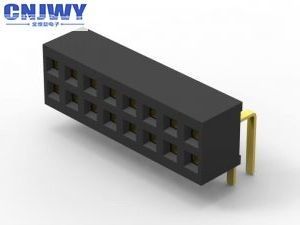

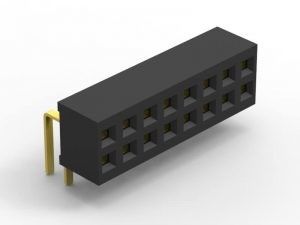

piegamento concavo dell'intestazione del passo 30Pins di 1.00mm di fila doppia femminile del connettore
Specifiche:
Nome di prodotti | Intestazione femminile |
Passo | 1.00mm |
Tipo del contatto | Incavo femminile |
Stile | Bordo da imbarcare |
Altezza dell'isolamento | 3.7mm |
Tipo della legatura | In opposizione |
Rivestimento del contatto | Oro sopra Ni |
Colore dell'isolamento | Il nero |
Temperatura di funzionamento | -40℃ a 105℃ |
Valutazione corrente | 1.0AMP |
Tensione di Withstand | 500V AC/DC |
Resistenza di contatto | 20mΩ massimo |
Resistenza di isolamento | Min 1000MΩ |
Materiale del contatto | Bronzo fosforoso |
Materiale di isolante | PA9T+30% GF UL94V-0 |
Che cosa è un connettore del PWB?
I connettori del circuito stampato stanno collegando i sistemi, che sono usati per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Poichè PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione, fornente un metodo facile di progettazione per la fabbricazione.
Orientamenti del connettore del PWB
Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di orientamenti del collegamento del PWB, interamente basata sugli incrementi di 90 gradi: Parallelo o mezzanino – entrambi i connettori sono orientamento verticale; 90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale; Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.
Altri nomi per i connettori del PWB
I connettori del PWB sono conosciuti come prodotto di interconnessione del PWB. I termini specifici inoltre sono usati per i due lati del collegamento. Ci sono inoltre alcuni altri nomi per i connettori del PWB: Intestazioni solitamente riferite a maschii di Pin dei connettori del PWB, poichè sono semplicemente file dei perni, mentre connettori femminili del PWB nominati come gli incavi, i recipienti, o persino (piuttosto confusionario) recipienti dell'intestazione.
Perché scelga CNJWY:
1. Stimiamo il tempo, come la più grande valuta. È ben noto che potete non ottenere mai il tempo indietro perso. Tutti i nostri prodotti sono concentrati intorno a questa idea. A CNJWY, forniamo il migliore modo della soluzione salvare il vostro tempo.
2. Profondamente siamo impegnati in sanità e sicurezza del mondo. CNJWY sta implementando il sistema di gestione ambientale di 14001:2004 di iso. Abbiamo migliorato la nostra prestazione ambientale. Ed applichiamo questo regolamento a tutto il nostro affare.
3. Tutti i prodotti sono disponibili per l'imballaggio su misura secondo la vostra richiesta.
4. La produzione la più efficiente effettua la consegna veloce, che si assicurerebbe sempre del termine d'esecuzione davanti alla vostra aspettativa.
Applicazione del prodotto:
Intestazione femminile ampiamente usata nell'industria differente come automobilistico, uva, automobile dell'equilibrio ecc. come sotto immagine è gli scenari dell'applicazione. l'immagine è limitazione, dato che più dettaglio che potete direttamente contattare con il nostro gruppo di vendite.
bordo ai connettori di cavo, bordo del passo di 2.54mm di Pin del maschio per fissare connettore
