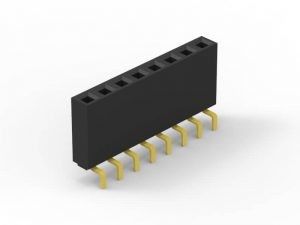

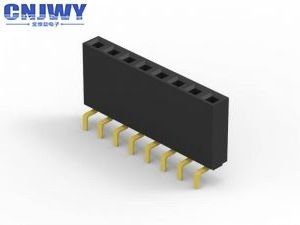

Attraverso l'intestazione femminile del PWB di Pin del foro 40, bene durevole femminile dell'intestazione di singola fila

Singolo connettore dell'intestazione del PWB del nero di fila attraverso la plastica dei perni PBT del foro 40

Informazioni di prodotto:

1. Passo: 2.54mm (0,1")

2. Nome di prodotti: Connettore dell'intestazione del PWB/intestazione femminile

3. Numero della fila: Singolo

4. Valutazione corrente: 3,0 AMP

5. Resistenza di contatto: 20mΩ massimo

6. Tensione di Withstand: 500 V AC/DC

7. Resistenza di isolamento: min 1000mΩ

8. Temperatura di operazione: - 40°C a +105°C

9. Materiale del contatto: Bronzo fosforoso

10. Deposito per contatto: Flash dell'oro

11. Materiale di isolante: PA6T+30% GF UL94V-0

12. Tipo del montaggio: Foro di DIP/Through

13. Termine: Lega per saldatura

14. Colore: Il nero

15. Temperatura della lega per saldatura: 260℃ per 10 secondi

Che cosa è un connettore del PWB?

I connettori del circuito stampato stanno collegando i sistemi, che sono usati per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Poichè PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione, fornente un metodo facile di progettazione per la fabbricazione.

Orientamenti del connettore del PWB

Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di orientamenti del collegamento del PWB, interamente basata sugli incrementi di 90 gradi: Parallelo o mezzanino – entrambi i connettori sono orientamento verticale; 90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale; Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.

Altri nomi per i connettori del PWB

I connettori del PWB sono conosciuti come prodotto di interconnessione del PWB. I termini specifici inoltre sono usati per i due lati del collegamento. Ci sono inoltre alcuni altri nomi per i connettori del PWB: Intestazioni solitamente riferite a maschii di Pin dei connettori del PWB, poichè sono semplicemente file dei perni, mentre connettori femminili del PWB nominati come gli incavi, i recipienti, o persino (piuttosto confusionario) recipienti dell'intestazione.

I nostri vantaggi:

A. capacità di ricerca e sviluppo:

La forte capacità di ricerca e sviluppo sul prodotto che progetta e sviluppo della muffa rende CNJWY capace di esaminare il nuovo prodotto, in grado di aiutare i clienti comprime il costo di tempo.

B. OEM/ODM Producing

CNJWY ha nostre proprie catene di montaggio dalla placcatura elettrolitica, dalla timbratura, dalla modellatura, dall'iniezione e dall'imballaggio.

C. garanzia di qualità

Rigorosamente seguendo le richieste di ISO9001-2015, CNJWY può produrre i prodotti di più di alta qualità.

D. prezzo competitivo

Più di 10 anni di produzione dell'esperienza, CNJWY sta specializzandosi sempre nel miglioramento della capacità di produzione. La competitività fornisce il prezzo competitivo per i clienti stimati.

Campo di applicazione:

Connettore ampiamente usato nell'elettronica, apparecchi elettrici, strumenti dell'intestazione del PWB nel collegamento generale delle componenti principali della corrente della trasmissione del segnale.
