Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotti: | Connettore dell'intestazione del PWB | Pece: | 2.54mm |
---|---|---|---|
Numero della fila: | Singolo | Materiale del contatto: | Ottone |
Valutazione corrente: | 3,0 AMP | Rivestimento del contatto: | oro sopra nichel |
Evidenziare: | connettore di perno del PWB,intestazione femminile del PWB |

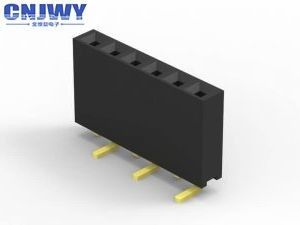

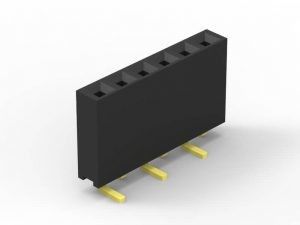

2,54 tipo di SMT di fila del connettore dell'intestazione del PWB del passo singolo con il flash dell'oro
Che cosa è un connettore del PWB?
I connettori del circuito stampato stanno collegando i sistemi, che sono usati per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Poichè PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione, fornente un metodo facile di progettazione per la fabbricazione.
Orientamenti del connettore del PWB
Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di orientamenti del collegamento del PWB, interamente basata sugli incrementi di 90 gradi: Parallelo o mezzanino – entrambi i connettori sono orientamento verticale; 90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale; Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.
Altri nomi per i connettori del PWB
I connettori del PWB sono conosciuti come prodotto di interconnessione del PWB. I termini specifici inoltre sono usati per i due lati del collegamento. Ci sono inoltre alcuni altri nomi per i connettori del PWB: Intestazioni solitamente riferite a maschii di Pin dei connettori del PWB, poichè sono semplicemente file dei perni, mentre connettori femminili del PWB nominati come gli incavi, i recipienti, o persino (piuttosto confusionario) recipienti dell'intestazione.
Specifiche:
1. Passo: 2.54mm (0,01")
2. Nome del connettore: Connettore del PWB/intestazione femminile
3. Materiale di isolamento: PBTUL 94-V0
4. Materiale del contatto: Lega di rame
5. Tipo del montaggio: SMT
6. Numero della fila: Singolo
7. Rivestimento del contatto: Oro sopra nichel
8. Termine: Lega per saldatura
9. Colore: Il nero
10. Valutazione corrente: 3,0 AMP
11. Tensione di Withstand: 500V AC/DC
12. Resistenza di contatto: 20mΩ massimo
13. Forma del contatto: Pin del quadrato
14. Lunghezza di Pin: Personalizzazione
15. Pin disponibile: 2 perni - 50 perni
Perché scelga CNJWY
Produzione automatica
I prodotti più di di 80% CNJWY sono fatti dalle catene di montaggio automatiche. Poichè intelligente siamo sempre più ampiamente in uso, potremmo adattare soltanto lo sviluppo dei tempi, di modo che abbiamo potuto fornire la maggior parte dei prodotti qualificati ai nostri clienti.
Consegna in tempo
Ogni cliente è distintivo, in modo da dobbiamo effettuare ogni consegna a tempo serbare in cuore ogni probabilità data dai nostri clienti.
Faccia il valore
L'affare è come un viaggio lungo. Il valore è le viste sul modo. La fabbricazione del valore per i clienti è di fare il valore per la società, poichè vantaggioso per entrambe le parti reciproco è il nostro scopo.
Risposta istantanea
Tutti ora e poi si troveranno nei guai, stessi dell'orario di lavoro. La risposta istantanea potrebbe essere possibile per risolvere difficoltà che i clienti incontrano a tempo.
Applicazione del prodotto:
Connettore ampiamente usato nell'industria differente come automobilistico, attrezzatura medica, computer dell'intestazione del PWB ecc. come sotto immagine è gli scenari dell'applicazione. l'immagine è limitazione, dato che più dettaglio che potete direttamente contattare con il nostro gruppo di vendite
bordo ai connettori di cavo, bordo del passo di 2.54mm di Pin del maschio per fissare connettore
