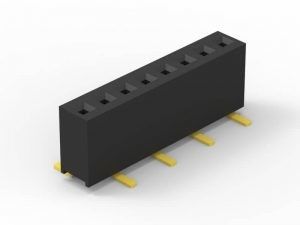

Intestazione femminile diritta di Smd, passo femminile dell'intestazione 1.27mm di singola fila

Intestazione femminile diritta di Smd, passo femminile dell'intestazione 1.27mm di singola fila

Applicazione del prodotto:

Generalmente, le intestazioni femminili con le intestazioni adatte del perno sono usate per finire i moduli creati nell'industria elettronica. Come sotto voi può trovare alcuno di campo di applicazione.

Specifiche:

1. Passo: 1.27mm

2. Nome del connettore: Connettore del PWB/intestazione femminile

3. Materiale di isolamento: UL 94-V0 di PA6T

4. Materiale del contatto: Lega di rame

5: Tipo del montaggio: Attraverso il foro

6: Numero della fila: Singolo

7: Rivestimento del contatto: Oro sopra nichel

8: Termine: Lega per saldatura

9: Colore: Il nero

10: Valutazione corrente: 1.0A

11: Tensione di Withstand: 500V AC/DC

12: Resistenza di contatto: 20mΩ massimo

13: Forma del contatto: Pin del quadrato

14: Lunghezza di Pin: Personalizzazione

15: Pin disponibile: 2Pins a 80Pins

16. Temperatura di funzionamento: - 40℃ a 105℃

Che cosa è un connettore del PWB?

I connettori del circuito stampato sono sistemi del collegamento montati su PCBs. I connettori del PWB sono utilizzati tipicamente per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Forniscono un metodo facile di progettazione per la fabbricazione, poichè il PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione.

Orientamenti del connettore del PWB

Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di orientamenti del collegamento del PWB, interamente basata sugli incrementi di 90 gradi:

• Parallelo o mezzanino – entrambi i connettori sono orientamento verticale;
• 90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale;
• Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.

Altri nomi per i connettori del PWB

I connettori del PWB possono essere conosciuti come prodotto di interconnessione del PWB. I termini specifici inoltre sono usati per i due lati del collegamento. I connettori maschii del PWB si riferiscono a spesso come intestazioni di Pin, poichè sono semplicemente file dei perni. I connettori femminili del PWB possono essere chiamati Sockets, recipienti, o persino (piuttosto confusionario) recipienti dell'intestazione.

Come all'imballaggio

Forniamo i metodi dell'imballaggio flessibile per soddisfare le richieste differenti. Per il connettore femminile dell'intestazione, ci sono quattro metodi di imballaggio:
1. imballaggio del vassoio, adatto ad assemblea manuale.
2. imballaggio della metropolitana, adatto ad assemblea manuale.
3. imballaggio della bobina con nastro adesivo, adatto a produzione a macchina automatica
4. imballaggio della bobina con il cappuccio, adatto a produzione a macchina automatica
