Dettagli:
Termini di pagamento e spedizione:
|
Porto: | Shenzhen | Tensione di Withstand: | 500V AC/DC |
---|---|---|---|
Resistenza di isolamento: | min 1000MΩ | Temperatura di esercizio: | -40℃ a +105℃ |
Materiale del contatto: | Bronzo fosforoso | Rivestimento del contatto: | Oro sopra Ni |
Evidenziare: | fermaglio dell'intestazione del perno,fermaglio del passo da 2 millimetri |

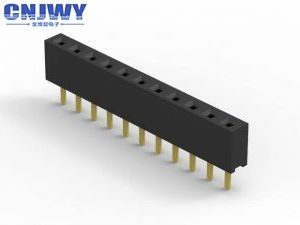

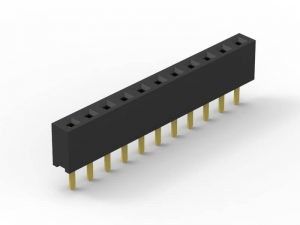

altezza di plastica 8.5mm dell'intestazione 40Pins fila femminile del connettore di singola
1. Passo: 2.54mm (0,1")
2. Nome del connettore: Connettore del PWB/intestazione femminile
3. Materiale di isolamento: UL 94-V0 di PA6T+30%GF
4. Materiale del contatto: Lega di rame
5: Tipo del montaggio: Attraverso il foro
6: Numero della fila: Singolo
7: Rivestimento del contatto: Oro sopra nichel
8: Termine: Lega per saldatura
9. Colore: Il nero
10: Valutazione corrente: 3.0A
11: Tensione di Withstand: 500V AC/DC
12: Resistenza di contatto: 20mΩ massimo
13: Forma del contatto: Pin del quadrato
14: Pin disponibile: 2Pins a 80Pins
15. Resistenza di isolamento: Min 1000MΩ
Che cosa è un connettore del PWB?
I connettori del circuito stampato stanno collegando i sistemi, che sono usati per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Poichè PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione, fornente un metodo facile di progettazione per la fabbricazione.
Orientamenti del connettore del PWB
Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di orientamenti del collegamento del PWB, interamente basata sugli incrementi di 90 gradi: Parallelo o mezzanino – entrambi i connettori sono orientamento verticale; 90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale; Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.
Altri nomi per i connettori del PWB
I connettori del PWB sono conosciuti come prodotto di interconnessione del PWB. I termini specifici inoltre sono usati per i due lati del collegamento. Ci sono inoltre alcuni altri nomi per i connettori del PWB: Intestazioni solitamente riferite a maschii di Pin dei connettori del PWB, poichè sono semplicemente file dei perni, mentre connettori femminili del PWB nominati come gli incavi, i recipienti, o persino (piuttosto confusionario) recipienti dell'intestazione.
Perché scelga CNJWY:
1. Garanzia di alta qualità
CNJWY sta mettendo a fuoco sul miglioramento dei sistemi di controllo di qualità, puntanti fornendo i prodotti di alta qualità che certificato misura ISO9001 per anni.
prezzo 2.Competitive
Abbiamo un intero processo di produzione dell'insieme che comprendono la placcatura elettrolitica, timbrante, stampaggio ad iniezione, assemblea per assicurare il nostro prezzo competitivo.
3. Imballaggio su misura
Tutti i prodotti sono disponibili per l'imballaggio su misura secondo la vostra richiesta.
4. Consegna veloce
La produzione la più efficiente effettua la consegna veloce, che si assicurerebbe sempre del termine d'esecuzione davanti alla vostra aspettativa.
Applicazione del prodotto:
Generalmente, le intestazioni femminili con le intestazioni adatte del perno sono usate per finire i moduli creati nell'industria elettronica. Come sotto voi può trovare alcuno di campo di applicazione.
bordo ai connettori di cavo, bordo del passo di 2.54mm di Pin del maschio per fissare connettore
