Casa ProdottiConnettore maschio dell'intestazione di Pin

Connettore di Pin ad angolo retto del PWB, connettore durevole dell'intestazione di Pin alla rinfusa 20

Connettore di Pin ad angolo retto del PWB, connettore durevole dell'intestazione di Pin alla rinfusa 20

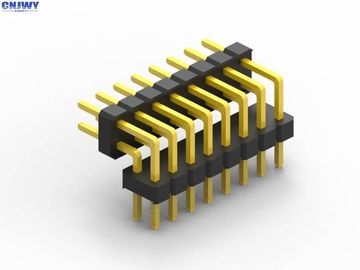

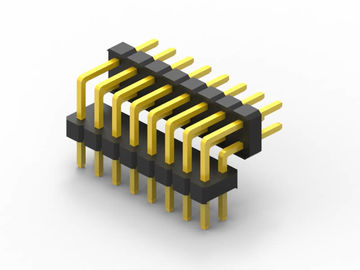

    • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector
    • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector
  • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector

    Dettagli:

    Luogo di origine: La Cina
    Marca: JWY
    Certificazione: UL/SGS/RoHs/REACH
    Numero di modello: ST254-XXXXXX

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 2Kpcs
    Prezzo: Negotiation
    Imballaggi particolari: Imballaggio di PE/Tray/Tube/Tape/Reel
    Tempi di consegna: 7 - 15 giorni lavorativi
    Termini di pagamento: T/T & Western Union
    Capacità di alimentazione: 100000pcs al giorno
    Contattaci
    Descrizione di prodotto dettagliata
    Valutazione corrente: 3.0AMP Temperatura di esercizio: -40℃ a +105℃
    Nome del prodotto: Intestazione di Pin Deposito per contatto: Au o Sn sopra Ni
    Materiale di isolante: PA6T Applicazione: Scheda madre/automobile equilibrio/automobilistica

    piegamento concavo di plastica del doppio doppio di fila del connettore dell'intestazione di Pin del maschio di 2.54mm attraverso il foro



    Che cosa è un connettore del PWB?



    I connettori del circuito stampato sono sistemi del collegamento montati su PCBs. I connettori del PWB sono utilizzati tipicamente per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Forniscono un metodo facile di progettazione per la fabbricazione, poichè il PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione.



    Orientamenti del connettore del PWB



    Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di orientamenti del collegamento del PWB, interamente basata sugli incrementi di 90 gradi:

    • Parallelo o mezzanino – entrambi i connettori sono orientamento verticale;
    • 90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale;
    • Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.

    Altri nomi per i connettori del PWB



    I connettori del PWB possono essere conosciuti come prodotto di interconnessione del PWB. I termini specifici inoltre sono usati per i due lati del collegamento. I connettori maschii del PWB si riferiscono a spesso come intestazioni di Pin, poichè sono semplicemente file dei perni. I connettori femminili del PWB possono essere chiamati Sockets, recipienti, o persino (piuttosto confusionario) recipienti dell'intestazione.



    Specifiche:



    Nome di prodotti Connettore di Pin Header/PCB
    Passo 2.54mm (0,1")
    Imballaggio Massa
    Valutazione corrente 3.0AMP
    Resistenza di contatto 20mΩ massimo
    Tensione di Withstand 500V AC/DC
    Resistenza di isolamento Min 1000MΩ
    Temperatura di operazione -40℃ a +105℃
    Materiale del contatto Lega di Coppy
    Deposito per contatto Au o Sn sopra Ni
    Materiale di isolante PA6T o PBT+30%GF (UL94V-0)
    Tipo del montaggio Attraverso il foro
    Termine Lega per saldatura
    Dimensione di Pin Pin quadrato di 0.64mm
    Colore Il nero o su misura



    Perché scelga CNJWY:



    1. Garanzia di alta qualità

    CNJWY sta mettendo a fuoco sul miglioramento dei sistemi di controllo di qualità, puntanti fornendo i prodotti di alta qualità che certificato misura ISO9001 per anni.



    prezzo 2.Competitive

    Abbiamo un intero processo di produzione dell'insieme che comprendono la placcatura elettrolitica, timbrante, stampaggio ad iniezione, assemblea per assicurare il nostro prezzo competitivo.



    3. Imballaggio su misura

    Tutti i prodotti sono disponibili per l'imballaggio su misura secondo la vostra richiesta.



    4. Consegna veloce

    La produzione la più efficiente effettua la consegna veloce, che si assicurerebbe sempre del termine d'esecuzione davanti alla vostra aspettativa.





    Applicazione del prodotto:



    Intestazione maschio ampiamente usata nell'industria differente come automobilistico, attrezzatura medica, computer del perno ecc. come sotto immagine è gli scenari dell'applicazione. l'immagine è limitazione, dato che più dettaglio che potete direttamente contattare con il nostro gruppo di vendite
