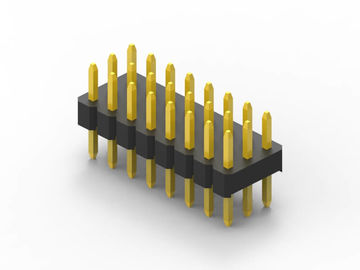

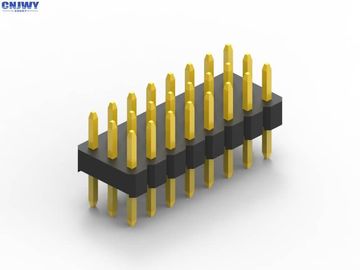

Perni maschii durevoli dell'intestazione, alta resistenza di isolamento di fila dell'intestazione doppia di Pin

Tipo maschio della IMMERSIONE di fila del connettore tre dell'intestazione di Pin applicato nell'industria di PCBA

Che cosa è un connettore del PWB?

I connettori del circuito stampato sono sistemi del collegamento montati su PCBs. I connettori del PWB sono utilizzati tipicamente per trasferire i segnali o il potere da un PWB ad un altro, o a o dal PWB da un'altra fonte nella configurazione dell'attrezzatura. Forniscono un metodo facile di progettazione per la fabbricazione, poichè il PCBs duro non è fissato l'un l'altro e può essere montato più successivamente in un processo di produzione.

Orientamenti del connettore del PWB

Il connettore del PWB di termine si riferisce ad un sistema plurimandrino di base del collegamento, tipicamente in una disposizione rettangolare. Un paio accoppiamento dei connettori del PWB sarà per il bordo--bordo o il cavo--bordo (cavo--bordo). Le disposizioni del bordo--bordo possono dare una gamma di orientamenti del collegamento del PWB, interamente basata sugli incrementi di 90 gradi:

• Parallelo o mezzanino – entrambi i connettori sono orientamento verticale;
• 90 gradi, angolo retto, scheda madre alla scheda figlia – un connettore è verticale, un orizzontale;
• Complanare 180 gradi, Bordo--bordo – entrambi i connettori sono orientamento orizzontale.

Altri nomi per i connettori del PWB

I connettori del PWB possono essere conosciuti come prodotto di interconnessione del PWB. I termini specifici inoltre sono usati per i due lati del collegamento. I connettori maschii del PWB si riferiscono a spesso come intestazioni di Pin, poichè sono semplicemente file dei perni. I connettori femminili del PWB possono essere chiamati Sockets, recipienti, o persino (piuttosto confusionario) recipienti dell'intestazione.

Perché scelga CNJWY

Produzione automatica

I prodotti più di di 80% CNJWY sono fatti dalle catene di montaggio automatiche. Poichè intelligente siamo sempre più ampiamente in uso, potremmo adattare soltanto lo sviluppo dei tempi, di modo che abbiamo potuto fornire la maggior parte dei prodotti qualificati ai nostri clienti.

Consegna in tempo

Ogni cliente è distintivo, in modo da dobbiamo effettuare ogni consegna a tempo serbare in cuore ogni probabilità data dai nostri clienti.

Faccia il valore

L'affare è come un viaggio lungo. Il valore è le viste sul modo. La fabbricazione del valore per i clienti è di fare il valore per la società, poichè vantaggioso per entrambe le parti reciproco è il nostro scopo.

Risposta istantanea

Tutti ora e poi si troveranno nei guai, stessi dell'orario di lavoro. La risposta istantanea potrebbe essere possibile per risolvere difficoltà che i clienti incontrano a tempo.

Specifiche:

1. Passo: 2.00mm (0,079")

2. Nome del connettore: Intestazione del connettore/Pin del PWB

3. Materiale di isolamento: UL 94-V0 di PA6T

4. Materiale del contatto: Lega di rame

5. Tipo del montaggio: Attraverso il foro

6. Numero della fila: Fila tre

7. Rivestimento del contatto: Oro sopra nichel

8. Termine: Lega per saldatura

9. Colore: Il nero

10. Valutazione corrente: 1,0 AMP

11. Tensione di Withstand: 500V AC/DC

12. Resistenza di contatto: 20mΩ massimo

13. Forma del contatto: Pin del quadrato

14. Lunghezza di Pin: Personalizzazione

15. Pin disponibile: 2 perni - 80 perni

Il nostro servizio:

1. Il nostro scopo è di rendere il connettore di sourcing facile per voi.

2. Risponderemo alla vostra indagine all'interno di 24hours, indagine online siamo benvenuti

3. Forniamo all'OEM, servizio del ODM, c'è ne del connettore speciale richiesto, noi stiamo andando fare la nuova muffa per voi ma modellare la metà di costo per ciascuno.

4. campioni liberi 20pcs, per il cliente di ordine di ripetizione, forniremo più dei campioni 20pcs per il progetto del prototipo se necessario.

5. Il nostro affare non è appena circa il rifornimento del connettore, è circa la consegna delle promesse

Applicazione del prodotto:

Intestazione maschio ampiamente usata nell'industria differente come automobilistico, attrezzatura medica, computer del perno ecc. come sotto immagine è gli scenari dell'applicazione. l'immagine è una limitazione, dato che più dettaglio che potete direttamente contattare il nostro gruppo di vendite
